TKDW3-SU3系列框架断路器
产品详情
产品简介
TKDW-SU3系列智能型万能式断路器(以下简称断路器)，是我公司丰富的断路器研发经验、成熟的配电技术与人性化设计相结合的新一代产品，用来分配电能，保护电路及电源设备等免受过载、短路、接地、电流不平衡等故障的危害。具有保护精确功能齐全等特点，通迅型断路器带有通讯接口，能与现场总线连接，实现“四遥”功能，满足自动化组网的需求。适用于交流50Hz/60Hz，额定工作电压1140V及以下，额定工作电流3200～5000A的电网中。
符合《交流并网侧低压断路器的技术规范》，适用于高温、低温、盐雾、潮湿等恶劣环境，满足光伏和风电系统的要求。
符合标准
GB/T 14048.1 低压开关设备和控制设备 总则
GB/T 14048.2 低压开关设备和控制设备 断路器
GB/T 14048.4 低压开关设备和控制设备 机电式接触器和电动机起动器
GB/T 14048.5 低压开关设备和控制设备 机电式控制电路电器
工作环境
周围空气温度为-40°C~+70°C；且24h的平均值不超过+35°C；
安装地点的海拔不超过5000m；
通过高原、盐雾、湿热、高低温试验；
最高温度+40°C时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20°C时达90%；
对由于温度变化偶尔产生的凝露应采取特殊措施；
污染等级：3级；
使用类别：B；
框架断路器的垂直倾斜度不超过5°；
运输和储存条件：-40°C~+70°C；

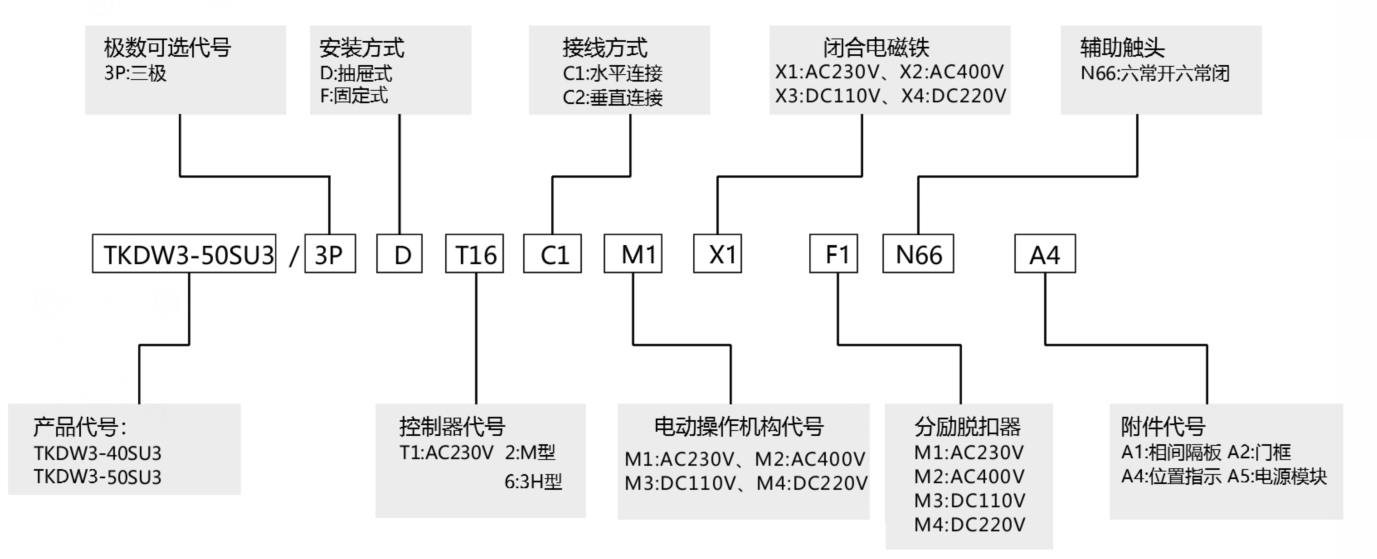

产品型号
产品参数
| 技术参数 | |||
|---|---|---|---|
| 产品规格型号 | TKDW3-□SU3 | 额定极限短路分断能力Icu | 85kA |
| 额定工作电流In | 3200A、3600A、4000A、4500A、5000A | 额定运行短路分断能力Ics | 85kA |
| 额定工作电压Un | AC800V、AC1000V、AC1140V | 额定短时耐受电流Icw | 85kA 1s |
| 极数 | 3P、3P+N | 配用辅助触头 | 标配6常开6常闭 |
| 额定绝缘电压Ui | AC1800V | 飞弧距离 | 0mm |
| 额定冲击耐受电压Uimp | AC18kV | 安装方式 | 固定式/抽屉式 |
| 零飞弧 提高系统运行安全 ● V型灭弧栅片 ● 交错式排列，分割电弧 ● 产气绝缘片，增强气吹 ● 出气口增压结构设计 |
| 可靠性设计 ● 两挡触头设计，高分断、低温升; ● 电气寿命≥10000次， ● 机械寿命≥10000次; ● 桩头镀银厚度:>4um。 |
|
防误设计 ● 可选择丰富的锁定机构，完全防止误操作情形发生; |
灵活的连接方式
多种连接方式，提高断路器安装适应性。
| 断路器连接方式 | TKDW3-□SU3 |
|---|---|
| 水平连接 | ● |
| 垂直连接 | ○ |
| 注: ●表示标准连接方式, ○表示可选连接方式, - 表示无此连接方式 | |
