TKDW1系列框架断路器

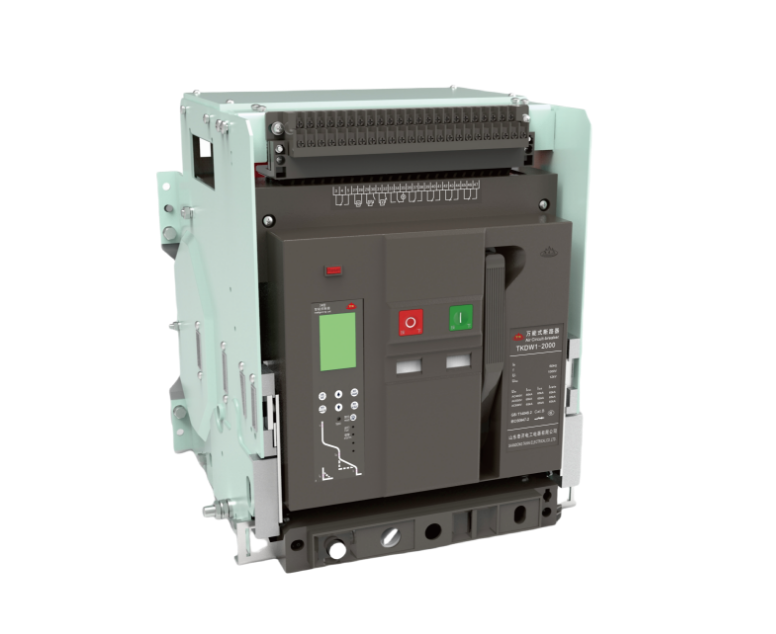

TKDW1系列智能型万能式断路器(以下简称断路器)，适用于交流50Hz，额定工作电压至AC690V，额定绝缘电压1000V，额定工作电流4000A及以下的配电网络中，用来分配电能，保护电路、电源设备等免受过载、欠电压、短路、单相接地等故障的危害。断路器可配多种智能控制器，保护功能齐全。

所属分类：

关键词：

TKDW1系列框架断路器

产品详情

应用范围

断路器具有隔离功能：

符合《交流并网侧低压断路器的技术规范》，适用于高温、低温、盐雾、潮湿等恶劣环境，满足光伏和风力系统的要求。

符合标准及认证

GB/T 14048.1 低压开关设备和控制设备第1部分：总则

GB/T 14048.2 低压开关设备和控制设备第2部分：断路器

GB/T 14048.4 低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器(含电动机保护器)

GB/T 20645 特殊环境条件高原用低压电器技术要求

GB/T 2423.1电工电子产品环境试验第2部分：试验方法试验A:低温

GB/T 2423.2 电工电子产品环境试验第2部分：试验方法试验B:高温

GB/T 2423.4 电工电子产品环境试验第2部分：试验方法试验Db:交变湿热

GB/T 2423.17 电工电子产品环境试验第2部分：试验方法试验Ka:盐雾

GB/T 2423.18 电工电子产品环境试验第2部分：试验方法试验Kb:盐雾,交变

工作环境

适用环境温度-40°C~+70℃，24h的平均值不超过+35°C；

安装地点的海拔高度不超过5000m；

最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；

污染等级：3级；

断路器安装在柜体室内，且加装门框，防护等级IP40；

使用类别：B；

断路器主电路及电源变压器初级线圈安装类别为IV:其余辅助电路、控制电路安装类别为Ⅲ；

安装的垂直倾斜度不超过5°；

运输和储存条件：不低于-40℃，不高于70℃；

断路器连接方式	TKDW1系列	TKDW2系列		TKDW3系列
断路器连接方式	TKDW1系列	1600	6300	N2	H1	HU1	H2	HU2	H3	HU3
水平连接	●	●	●	●	●	●	●	●	●	●
垂直连接	-	○	-	○	-	-	○	○	○	○
正向连接	-	-	-	-	-	-	○	○	○	○
水平垂直连接	-	○	-	○	-	-	○	○	○	○
垂直水平连接	-	○	-	○	-	-	○	○	○	○
正向水平连接	-	-	-	-	-	-	○	○	○	○
水平正向连接	-	-	-	-	-	-	○	○	○	○
垂直正向连接	-	-	-	-	-	-	○	○	○	○
正向垂直连接	-	-	-	-	-	-	○	○	○	○
注: ●表示标准连接方式, ○表示可选连接方式, - 表示无此连接方式

型号			TKDW1-2000			TKDW1-3200		TKDW1-4000
额定工作电流In（A）			200 400 600 800 1000 1250 1600 2000			2000 2500 2900 3200		3200 3600 4000
额定工作电压Ue（V）50Hz			AC400V	AC550V	AC690V	AC400V	AC690V	AC400V
额定绝缘电压Ui（V）			1000			1000		1000
额定冲击耐受电压Uimp（kV）			12			12		12
工频耐受电压U（V）1min			AC5000V 50Hz			AC5000V 50Hz		AC5000V 50Hz
极数			3P/4P			3P/4P		3P/4P
额定极限短路分断能力（有效值）Icu（kA）			80	65	65	100	75	100
额定运行短路分断能力（有效值）Ics（kA）			65	65	65	80	75	80
额定短路接通能力（峰值）Icm（kA）			176	143	143	220	165	220
额定短路耐受电流（有效值）Icw（kA）1s			65	65	65	80	75	80
全分断时间（无附加延时）（ms）			≤30			≤30		≤30
闭合时间（ms）			≤70			≤70		≤70
机械性能	电气寿命		6500		3000	3000	1500	1500
	机械寿命	免维护	15000			15000		10000
	机械寿命	有维护	30000			30000		20000
正常工作条件	使用类别		B			B		B
	污染等级		3级			3级		3级
	防护等级		IP40			IP40		IP40
	环境温度		不低于-40℃			不低于-40℃		不低于-40℃
	海拔		≤5000m			≤5000m		≤5000m
外形尺寸（mm）（H×W×D）	抽屉式3P		433×375×452			433×435×470		433×550×487	-
	抽屉式4P		433×470×452			433×550×470		-	433×788×504
	固定式3P		402×362×360			402×422×368		402×537×368	-
	固定式4P		402×457×360			402×537×368		-	402×772×360
