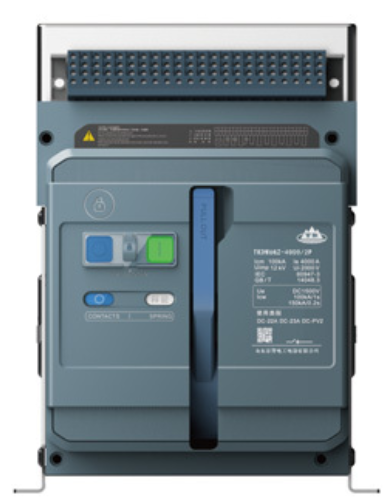

TKDW6GZ系列直流框架隔离开关

TKDW6GZ系列直流框架隔离开关是面向直流系统推出的全新产品，适用于额定工作电压DC1500V及以下、额定电流涵盖200A-4000A的直流系统，额定绝缘电压（Ui）2000V，额定冲击耐受电压（Uimp）12kV，用作不频繁接通和分断线路，起到隔离线路作用。应用场景包括直流配电、光伏、储能等。

所属分类：

关键词：

TKDW6GZ系列直流框架隔离开关

产品详情

产品简介

符合标准

GB/T 14048.1 低压开关设备和控制设备第1部分：总则(IEC 60947-1，MOD)

GB/T 14048.3 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器(IEC60947-3，IDT)

GB/T 14048.7 低压开关和控制设置第7-1部分：辅助器件铜导体的接线端子排

工作环境

周围空气温度为-40°C~ +70°C；且24h的平均值不超过+35°C；

安装地点的海拔不超过5000m；

最高温度+40 ° C时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20 ° C时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施；

盐雾等级： 2级；

污染等级： 3级；

无雨雪侵袭的地方，在空气中无爆炸危险的介质且无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；、

断路器应按产品的使用说明书要求安装和使用；

隔离开关的垂直倾斜度不超过5°；

隔离开关主电路及欠压脱扣器线圈、电源变压器初级线圈安装类别为Ⅳ , 其余辅助电路、控制电路安装类别为Ⅲ；

防护等级： IP30， IP40 （安装在柜体小室且加装防护门框）；

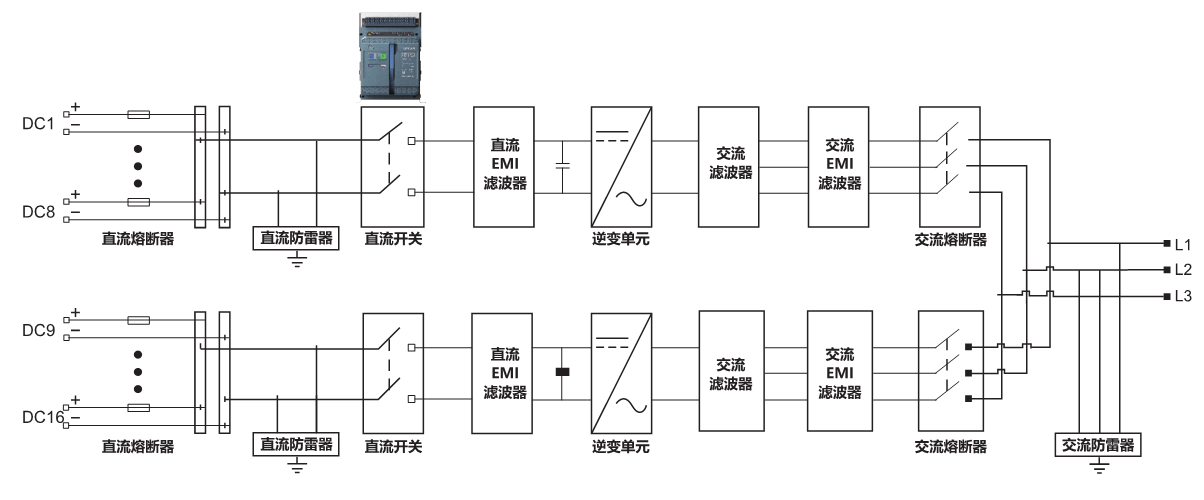

逆变器拓扑结构

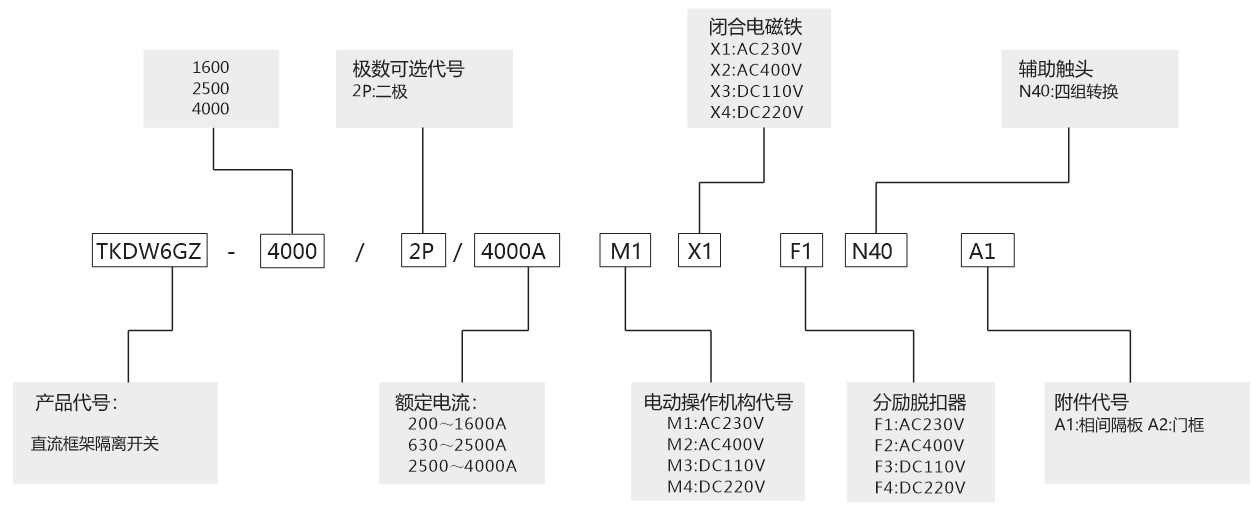

产品型号

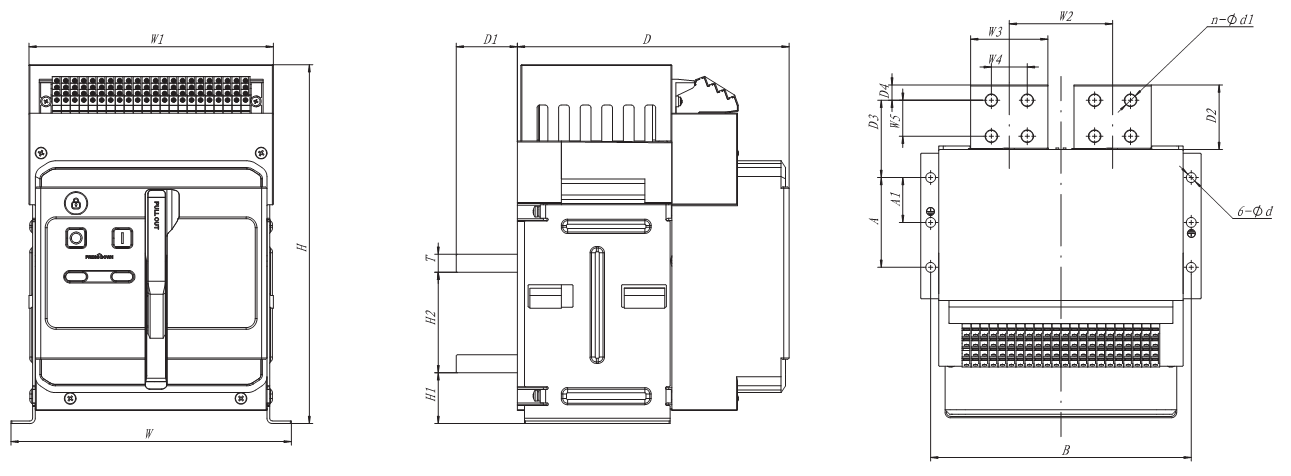

安装尺寸

型号规格 Model specifications	额定电流(A) Rated current (A)	W	H	D	W1	W2	W3	W4	W5	D1	D2	D3	D4	H1	H2	T	n	Φd1	A	B	Φd	A1
TKDW6GZ-1600	200 - 1600	226	320	236	176	80	50	20	18	50	50	50	12	45.5	99.5	15	8	10.5	144	202	9.5	72
TKDW6GZ-2500 加长排	630 - 1600	286	400	302.5	264	95	60	30	30	56	60	76	15	56.5	112	15	16	11	100	264	11	50
TKDW6GZ-2500 加长排	1600 - 2500	286	400	302.5	264	95	60	30	30	56	60	76	15	56.5	112	20	16	11	100	264	11	50
TKDW6GZ-2500	630 - 1600	286	400	302.5	264	95	60	28	-	28	32	46	17	56.5	112	15	8	13	100	264	11	50
TKDW6GZ-2500	1600 - 2500	286	400	302.5	264	95	60	28	-	28	32	46	17	56.5	112	20	8	13	100	264	11	50
TKDW6GZ-4000	630 - 2500	312	400	302.5	272	115	86	40	40	68	72	86	17	56.5	112	20	16	13	100	290	11	50
TKDW6GZ-4000	2500 - 4000	312	400	302.5	272	115	86	40	40	68	72	86	17	56.5	112	30	16	13	100	290	11	50
