TKEL3-125PV剩余电流保护断路器（分布式光伏保护开关）
产品详情
产品简介
TKEL3-125PV剩余电流保护断路器（以下简称断路器），主要针对泛在电力物联网对低压配电的各种要求而进行全新研发，集保护功能、测量功能、远程控制功能、通讯功能、消防预警监控于一体的新一代产品。本产品适用于交流50Hz，额定工作电压AC400V及以下、三相四线中性点直接接地的的低压配电线路中，除具有过载、短路、漏电、过压、欠压等保护功能外，还可以实现电流、电压、功率因数、温度等电力参数的高精度计量功能，为全台区电力供应与负荷响应提供数据支撑，真正实现物联网智能配电。本断路器还可以实现光伏发电侧带电并网保护，被动式防孤岛保护功能，特别作为分布式光伏发电系统的保护开关使用。
符合标准
GB/T 14048.1 低压开关设备和控制设备 第1部分:总则
GB/T 14048.2 低压开关设备和控制设备 第2部分:断路器
GB/T 32902 具有自动重合闸功能的剩余电流保护断路器(CBAR)
分布式光伏保护开关技术规范
环境验证
GB/T 20645 特殊环境条件 高原用低压电器技术要求
GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温
GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T 2423.4 电工电子产品环境试验 第2部分：试验方法 试验Db 交变湿热（12h＋12h循环）
GB/T 2423.18 环境试验 第2部分：试验方法 试验Kb：盐雾，交变（氯化钠溶液）
工作环境
常规使用环境温度：-10℃～+45℃，极限环境温度-40℃～+70℃；
安装地点的海拔高度：不超过2000m(高海拔地区需与制造商进行协商)；
最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；
污染等级：3级；
外壳防护等级：IP20；
安装类别：Ⅲ级；
安装的垂直倾斜度不超过5°；
运输和储存条件：不低于-40℃，不高于70℃；
产品特点
功能齐全 断路器具有过载长延时、短路瞬时/短延时、剩余电流、过电压/欠电压、端子及触头过温及发电电流监测等齐全的保护功能；断路器内部集成电动操作机构和智能控制芯片，具有手动/电动/远程操作、漏电自动重合闸（可关闭）等功能。

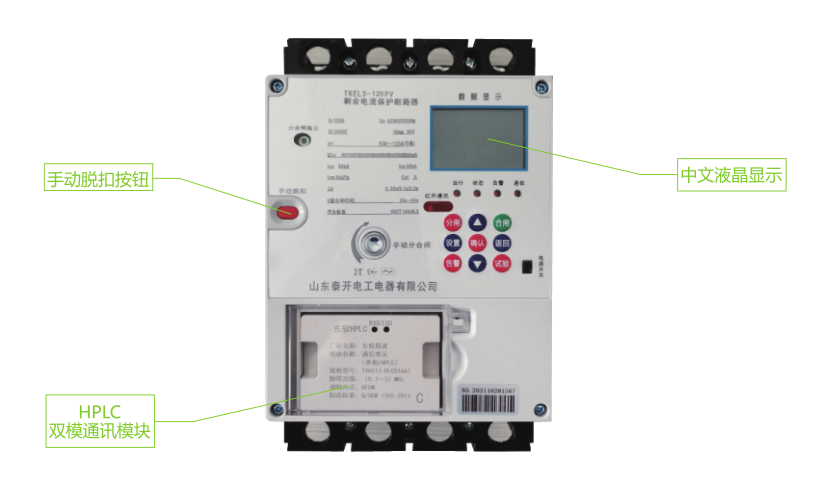

便捷通信 断路器具有RS485通讯端口及可插拔式HPLC双模通信模块，可以匹配多种通讯协议：MODBUS-RTU、DL/T 645、DL/T 698等，能与智能配变终端、上位机等建立通信，上行载波通讯、下行微功率无线通讯方式实现通讯自组网功能。具有各类历史存储数据的记录和查询功能。
被动式孤岛保护 当电网停电时，不依托逆变器本身的孤岛保护，切断光伏发电系统与低压配电网的连接，通过检测逆变器输出端即公共点电压的幅值、频率、相位和谐波含量等来探测系统是否处于孤岛状态。
精准计量 具备中文液晶显示单元，直观、清晰的进行参数设置。在线读取各种电力参数、故障信息等。断路器实时监测电网系统的各种电力参数，电流、电压计量精度0.5s级，有功功率、无功功率、频率计量精度1.0级，为全台区电力供应与负荷响应提供数据支撑。
安全可靠 智能控制器内嵌独立的保护、测量、通讯微处理器模块，提高工作的可靠性。具备功能化的互感器：计量互感器、保护互感器、电源互感器，为芯片提供更为可靠的电器信号。具备独立的电源供电模块，断路器在无负载情况下，确保电路正常。
光伏发电侧带电并网保护 同时检测断路器进线端与出线端电压，断路器处于分闸状态下，禁止光伏逆变器带电并网。只有检测到电网侧电压与频率均正常，且光伏侧无输出电压时才允许合闸。
型号及含义
| TK | EL | 3 | - | 125 | PV | / | 3P+N | / | 125A |
|---|---|---|---|---|---|---|---|---|---|
| 企业代号 | 产品类别 | 设计序号 | 壳架等级 | 用途代号 | 产品极数 | 额定电流 | |||
| 山东泰开电工 电器有限公司 | 剩余电流保护 断路器（自动重合闸） | 3 | 125 | PV：分布式光伏 保护开关 | 3P+N | 50A 63A 80A 100A 125A |
选型举例︰
TKEL3-125PV/3P+N 63A100台;
表示:订购TKEL3系列，壳架等级额定电流为125A，额定电流为63A，极数为3P+N极的剩余电流保护断路器(分布式光伏保护开关)100台。
主要技术参数
| 项目 | 技术参数 | ||
|---|---|---|---|
| 产品规格型号 | TKEL3-125PV | ||
| 额定工作电流In(A) | 125A(50~125A连续可调) | ||
| 长延时整定电流Ir(A) | 50~125A连续可调 | 长延时整定时间tr(s) | 3~18s 可调 |
| 额定工作电压Un(V) | AC400V 50Hz | ||
| 极数 | 3P+N、4P | ||
| 额定剩余动作电流IΔn | 50/100/150/200/300/400/500/600/800mA+OFF 分级可调，自动跟踪 | ||
| 极限不驱动时间 | 0.06s、0.1s、0.2s 可调 | ||
| 额定绝缘电压Ui | AC1000V | ||
| 额定极限短路分断能力Icu | 50kA | ||
| 额定运行短路分断能力Ics | 35kA | ||
| 额定短时耐受电流Icw | 3kA 1s | ||
| 重合闸时间 | 20~60s（手动合闸不受时间间隔限制） | ||
| 短路短延时电流Isd | 2~10Ir 分档可调 | 短延时动作时间tsd | 0.1~1.0s 可调 |
| 短路瞬时整定电流Ii | 4~14Ir 分档可调 | ||
| 测量准确度 | 电流：0.05In≤I≤1.2In 误差≤±0.5% 电压：0.35Un≤U≤1.3Un 误差≤±0.5% 有功功率、无功功率：0.05In≤I≤1.2In 误差≤±1%（功率因数1.0） 正反向电能：0.05In≤I≤1.2In 误差≤±1%（功率因数1.0） | ||
