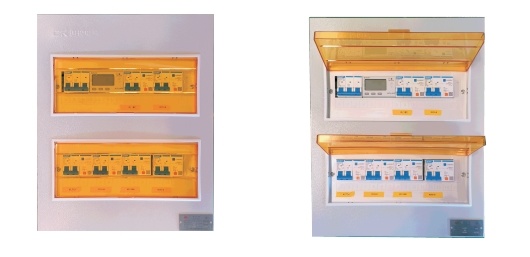

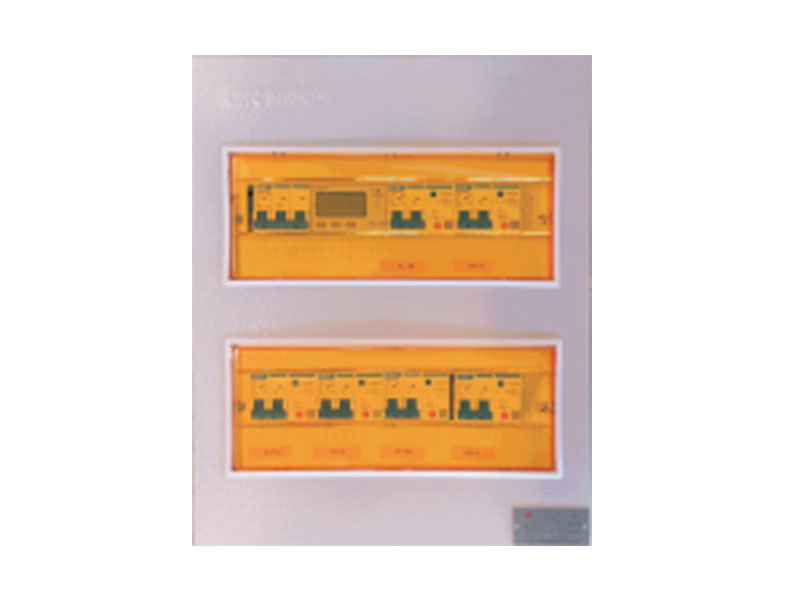

TKDPZ系列交流低压配电箱
所属分类：
关键词：
TKDPZ系列交流低压配电箱
产品详情
适用范围
TKDPZ 系列交流低压配电箱适用于额定电压 220V至400V，负载总电流不大于 250A 的单相三线或三相五线的末端电路中，作为对用电设备进行控制，对过载、短路过流和漏电起保护作用的一种成套装置。可以广泛应用于高层建筑、宾馆、住宅、车站、港口、机场、医院、影剧院、大型商业网点和工矿企业等。
TKDPZ 系列交流低压配电箱，是根据广大电力用户及设计部门的要求本着安全、经济、合理、可靠的原则设计的新型低压配电箱。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。

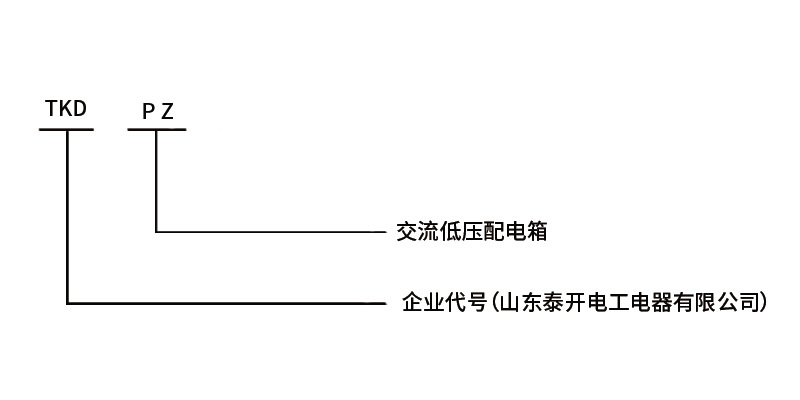

型号及含义
符合标准
TKDPZ系列交流低压动力柜执行下列标准:
GB/T 7251.1 低压成套开关设备和控制设备 第1部分：总则
GB/T 7251.3 低压成套开关设备和控制设备 第3部分：由一般人员操作的配电板（DBO）
GB/T 4208及IEC 60529 防护等级(IP代码)
工作环境及安装条件
最高环境温度 +40℃，最低环境温度 -5℃，用户特殊说明可按不低于 -25℃，24 小时内平均温度不得高于 +35℃。超过时，需根据实际情况降容运行。
户内安装使用，使用地点的海拔不超过 2000m。
周围空气相对湿度在最高温度为+ 40℃时不超过 50%，在较低温度时允许有较大的相对湿度。例如+ 20℃时为 90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
设备安装时与垂直面的倾斜度不超过 5°。
设备应安装在无剧烈振动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。
用户有特殊要求时可与制造厂协商解决。
技术性能指标
额定电压：AC400V、AC380V、AC230V、AC220V；
额定绝缘电压： AC500V；
额定频率：50HZ；
额定短时耐受电流：10kA；
额定电流等级：250A、225A、 200A、 180A、 160A、140A、 125A、100A、80A 、63A、60A、 50A、40A、32A、 30A、 25A、 20A、16A、 10A、6A；
结构特点
配电箱内的电器元件采用导轨安装， 内装电器开关元件采用宽度 9mm 模数的电器，安装于顶帽形轨道上，可根据需要任意组合，安装轨道高低可调节，特别对暗装式更为方便。
箱门装有防盗锁，防止非专业人员开启。箱内加有一防护板，防止触及带电接线点和汇流排，带电及其它部分遮盖于防护板内部， 开关元件手柄外露，打开外门即可方便地操作，使用安全可靠，箱体上下、左右及背后均设置进出线孔，便于接线。
布置紧凑合理，安装，拆卸，维修均很方便。
可根据用户需要配制小型断路器，构成美观，豪华，强度高，耐撞击的配电箱。
采用电器尺寸模数化、安装轨道化、外形艺术化、使用安全化，在国内外已被广泛应用。
订货须知
用户订货时应提供如下资料 :
产品的名称及型号、数量
主电路系统图
辅助电路电气原理图
其他与产品正常使用条件不符的特殊要求。
