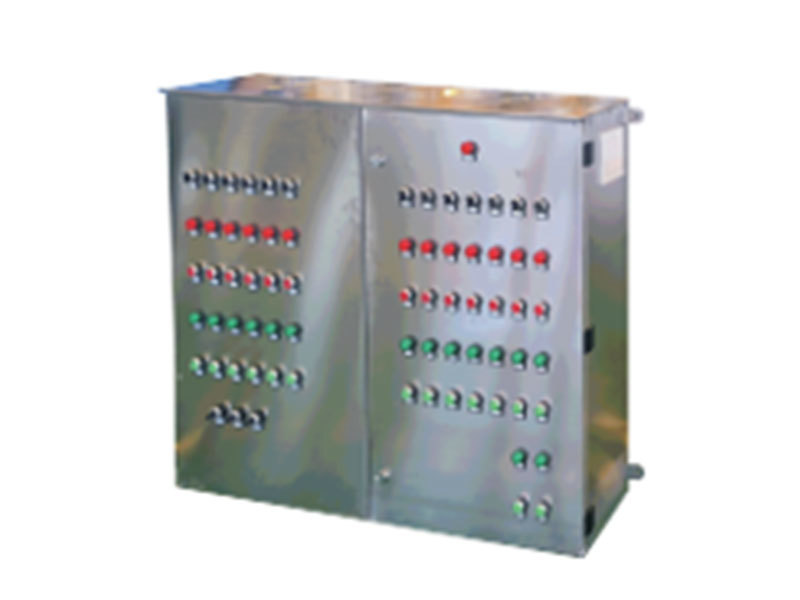

TKDXL系列交流低压动力柜
产品详情
适用范围
TKDXL 系列交流低压动力柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz，额定工作电压 AC400V，额定工作电流最大到 630A 的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。
TKDXL 型交流低压动力柜，是根据广大电力用户及设计部门的要求本着安全、经济、合理、可靠的原则设计的新型低压动力柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、实用性强、结构新颖、防护等级高等特点。作为低压成套开关设备固定柜产品被广泛应用。

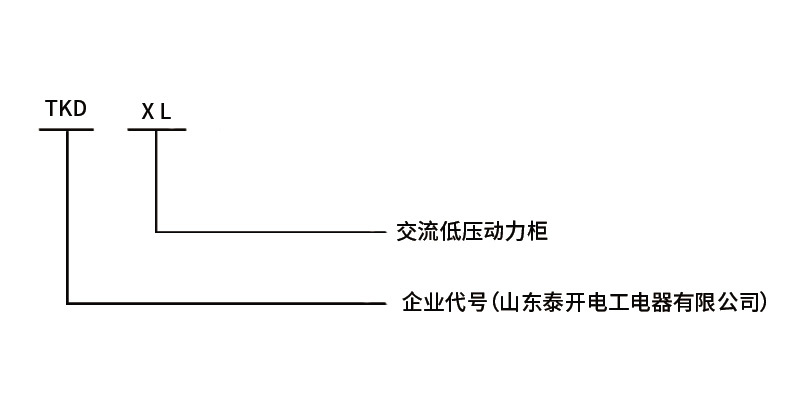

型号及翻译
符合标准
TKDXL系列交流低压动力柜执行下列标准:
GB/T 7251.1 低压成套开关设备和控制设备 第1部分：总则
GB/T 7251.2 低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备
GB/T 4208及IEC 60529 防护等级(IP代码)
工作环境及安装条件
最高环境温度 +40℃，最低环境温度 -5℃，用户特殊说明可按不低于 -25℃，24 小时内平均温度不得高于 +35℃。 超过时，需根据实际情况降容运行。
户内安装使用，使用地点的海拔不超过 2000m。
周围空气相对湿度在最高温度为+ 40℃时不超过 50%，在较低温度时允许有较大的相对湿度。例如+ 20℃时为 90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
设备安装时与垂直面的倾斜度不超过 5°。
设备应安装在无剧烈振动和冲击的地方，以及不足以使电器元件受到腐蚀的场所，用户有特殊要求时可与制造厂协商解决。
技术性能指标
额定电压: AC400V ;
额定绝缘电压: AC690V ;
额定频率: 50HZ ;
额定短时耐受电流 15kA ;
额定电流等级: 630A、 500A、 400A、 315A、 250A、 200A、 160A、 125A、 100A ;

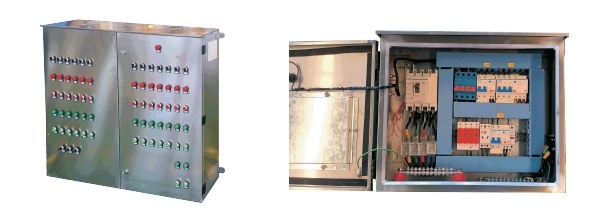

结构特点
构架用冷弯型钢材或不锈钢局部焊接拼装而成，其钢性及承载能力均达到电器元件的安装要求。
母线铜排采用高阻燃材料的母线夹或绝缘子固定，机械强度和绝缘强度高。
柜门采用转轴式饺链与构架相连，安装、拆卸方便。
装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装与构架间用接地滚花螺钉连接构成完整的接地保护电路。
柜体分类：按照安装位置：户内式、户外式。按照安装方式:挂墙明装、嵌墙暗装、落地安装。按照接线方式：上进上出线、下进下出线、上进下出线、下进上出线。
柜体防护等级可根据用户的要求在IP30~IP65 之间选择。
根据用户及项目实际需求，柜顶的四角可选择安装吊环，便于起吊、装运。
柜体被覆层采用静电喷涂，消除眩光，且附着力强，柜内的安装件均经镀锌钝化处理，提高了“三防”性能。
订货须知
用户订货时应提供如下资料 :
产品的名称及型号、数量；
主电路系统图；
辅助电路电气原理图；
其他与产品正常使用条件不符的特殊要求。
