TKDM3E-Y智能型塑料外壳式断路器

TKDM3E-Y系列智能型塑壳断路器适用于交流50Hz，额定绝缘电压1000V，额定工作电压AC690V及以下，额定工作电流800A及以下的电路中，一般作配电用，用来分配电能，保护线路及电源设备免受过载，短路和欠电压等故障的危害，也可用于线路的不频繁转换及电动机的不频繁启动场所。

所属分类：

物联网断路器

关键词：

TKDM3E-Y智能型塑料外壳式断路器

0538-8520889

产品询价

相关产品

产品详情

产品简介

断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠压保护功能、缺相保护功能（可选）等。断路器保护功能齐全、精准，能提高供电可靠性，避免不必要的停电。产品具有“四遥”功能，可满足控制中心和自动化系统的要求。

断路器具有分断能力高、体积小、模块化、飞弧短、抗干扰能力强等特点。

符合标准

GB/T 14048.1 低压开关设备和控制设备第1部分：总则

GB/T 14048.2 低压开关设备和控制设备第2部分：断路器

GB/T 14048.4 低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器

GB/T 14048.5 低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器

GB/T 22710 低压断路器用电子式控制器

环境验证

GB/T 14597 电工产品不同海拔的气候环境条件

GB/T 20645 特殊环境条件高原用低压电器技术要求

GB/T 2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温

GB/T 2423.4 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热(12h+12h循环)

GB/T 2423.18 电工电子产品环境试验第2部分：试验方法试验Kb：盐雾、交变(氯化钠溶液）

工作环境

使用环境温度：常规-5℃~+40℃，极限环境温度-25℃~+70℃；

安装地点的海拔高度：不超过5000m(海拔超过2000m需降容使用)；

最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%对由于温度变化偶尔产生的凝露应采取特殊的措施；

污染等级：3级；

断路器防护等级IP20，加端子罩防护等级IP40；

使用类别：B；

安装类别：Ⅲ级；

安装的垂直倾斜度不超过5°；

运输和储存条件：不低于-40℃，不高于80°C；

型号及含义

TKD

250

300

序号	说明	型号含义
1	企业代号	TKD:山东泰开电工电器有限公司
2	产品类别	M: 塑料外壳式断路器
3	设计序号	3
4	脱扣器代号	E: 电子式脱扣器
5	壳架等级	250、400、630、800
6	分断能力级别	分断能力级别：M、H
7	液晶显示	Y：液晶显示
8	操作方式代号	无代号：手柄直接操作　　P：电动操作机构　　Z：转动手柄操作机构
9	极数	3: 3极　　4: 4极
10	内部附件代号	300:无附件其余见脱扣方式及内部附件表
11	通讯协议代号	A: MODBUS-RTU　　B: DL/T 645　　C: DL/T 698

产品特点

保护功能 具有过电压、欠电压、缺相等电压保护功能；电流保护功能，动作更加精准可靠；具备电子式过载、短路短延时、瞬时保护等；保护功能开闭、动作值、动作时间均可调节；

显示单元 指示灯加高清液晶显示屏，人机交互友好直接；液晶屏滚动显示断路器当前电压电流功率等信息，故障时冻结显示窗口并提示故障原因；

模块化设计 控制器具备独立的电源供电模块，断路器无负载时电源模块仍可给控制器正常供电。电路内嵌独立的保护、测量、通讯微处理器模块，命令执行互不干扰，保证了系统运行的稳定性；

附件齐全 断路器右侧二次端子商标配两组辅助触点及一组无源分励端子，可以满足大多数情况下的附件使用要求，同时断路器左侧预留附件安装位置，可以拓展其余安装型附件；

计算精度 电流：(0.05-1.2)In，精度可达±2%，电压：AC(5-690)V 精度可达±2%。断路器具备独立的精度计量模块，可保证计量精度；

便捷通讯 断路器标配RS485通讯接口，可以匹配多种通讯协议：MODBUS-RTU、DL/T645、DL/T698；可实现如下功能：遥信:(分)合闸、故障状态指示；遥控：分闸；遥测：I、U、F、P、E、THD；遥调:远程调整电力参数。通讯协议满足国网《塑壳断路器通用技术规范》、《塑壳断路器专用技术规范》等要求。

记录查询 详细记录近10次断路器动作事件，记录内容包括分合闸位变化信息，保护功能动作信息、发生时间等内容；记录断路器累计跳闸总次数，以及各保护功能引起的断路器跳闸次数；

主要技术参数及性能指标

*根据GB14048.1，术语“寿命”表示电器在修理或更换部件前能完成的操作次数的概率。

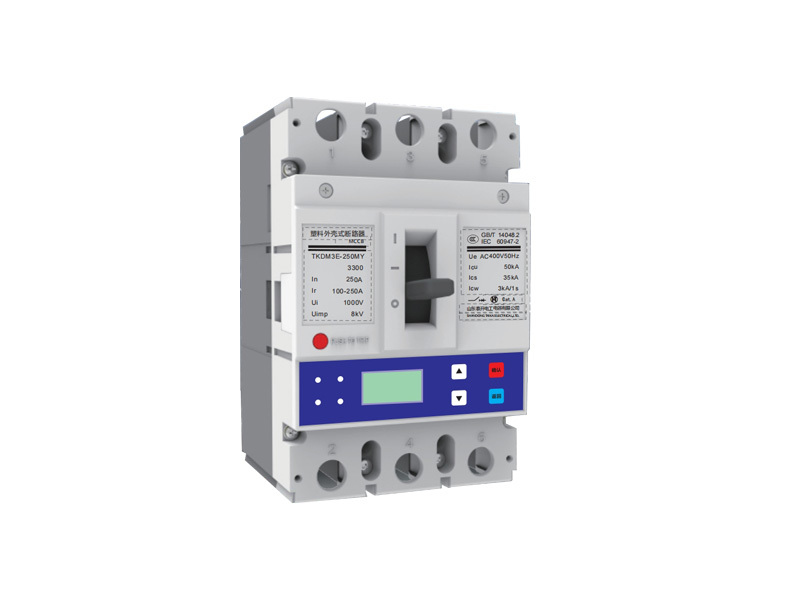

产品外观
型号		TKDM3E-250Y		TKDM3E-400Y		TKDM3E-630Y		TKDM3E-800Y
壳架电流In（A）		250		400		630		800
整定电流Ir（A）		100A~250A可调		160A~400A可调		250A~630A可调		320A~800A可调
额定绝缘电压Ui（V）		AC 1000V
额定冲击耐受电压Uimp		8000V
极数		3、4
额定工作电压Ue（V）		AC 400V、AC 690V
短路分断能力级别		M	H	M	H	M	H	M	H
额定极限短路分断能力Icu(KA)	AC 400V	50	85	65	100	75	100	75	100
	AC 690V	20	—	20	—	30	—	30	—
额定运行短路分断能力Ics(KA)	AC 400V	35	50	42	65	50	65	50	65
	AC 690V	10	—	15	—	20	—	20	—
额定短时耐受电流 Icw(kA/1s)		5		5		8		10
使用类别		B		B		B		B
电气寿命（次）		7500		5000		4000		4000
机械寿命（次）*	免维护	12500		8000		6000		6000
	有维护	20000		20000		20000		20000
外形尺寸	L	3P:107，4P:142		3P:150，4P:198		3P:210，4P:280		3P:210，4P:280
	W	118		152		159		159
	H(含手柄)	≤50		≤100
飞弧距离		0(加端子罩)
