智慧物联解决方案
产品详情

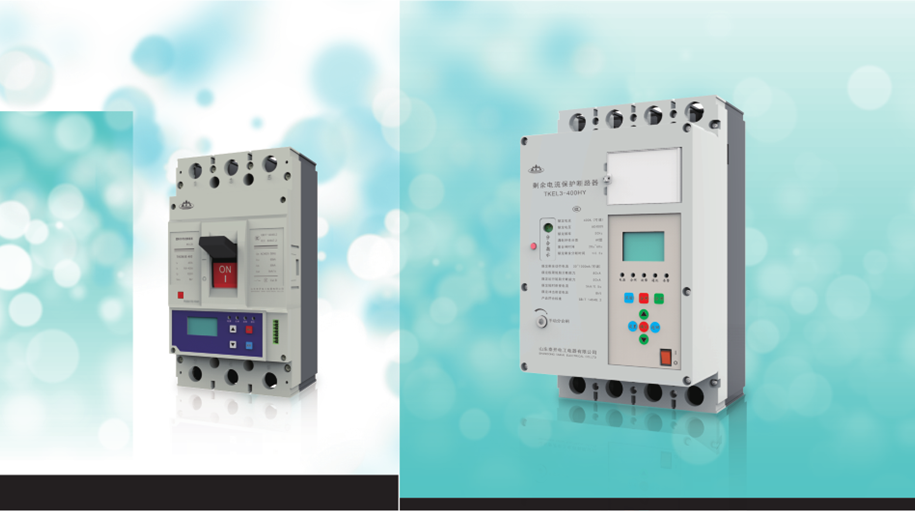

智慧物联断路器系列
TKDM5E系列智能塑壳断路器
TKEL3系列剩余电流保护断路器
产品概述
物联网专用断路器，主要针对泛在电力物联网对低压配电的各种需求进行研发，是集保护、测量、通讯、监控功能于一体的全新产品。
TKDM5E系列智能型塑壳断路器适用于交流50Hz,额定绝缘电压1000V，额定工作电压AC415V及以下，额定工作电流800A及以下的电路中，一般作配电用，用来分配电能，保护线路及电源设备免受过载、短路和欠电压等故障的危害，也可用于线路的不频繁转换及电动机的不频繁起动场所。
TKEL3系列断路器适用于交流50Hz,额定绝缘电压800V，额定工作电压AC400V及以下，额定工作电流800A及以下的电路中，本产品适用于三相四线中性点直接接地的低压电网，对人体触电危险提供间接接触保护，也对线路或用电设备的接地、电流、电压、频率等提供保护。
符合标准
● GB/T 14048.1 低压开关设备和控制设备第1部分∶总则
● GB/T 14048.2 低压开关设备和控制设备第2部分︰断路器
● GB/T 14048.4低压开关设备和控制设备第4-1部分︰接触器和电动机起动器机电式接触器和电动机起动器
● GB/T 14048.5低压开关设备和控制设备第5-1部分︰控制电路电器和开关元件机电式控制电路电器
环境验证
● GB/T 14597电工产品不同海拔的气候环境条件
● GB/T 20645特殊环境条件﹑高原用低压电器技术要求
● GB/T 2423.1电工电子产品环境试验第2部分:试验方法试验A:低温
● GB/T 2423.4电工电子产品环境试验第2部分︰试验方法试验Db:交变混热 (12h+12h循环)
● GB/T 2423.18 电工电子产品环境试验第2部分:试验方法试验Kb:盐雾、交变(氯化钠溶液)
工作环境
● 使用环境温度:常规-5°℃～~+40°℃，极限环境温度-25°℃~+70°C;
● 安装地点的海拔高度∶不超过5000m(海拔超过2000m需降容使用);
● 污染等级∶3级
● 断路器防护等级IP20，加端子罩防护等级IP40安装类别︰Ⅲ级
● 安装的垂直倾斜度不超过5°
● 运输和储存条件:不低于-40°℃，不高于80°℃

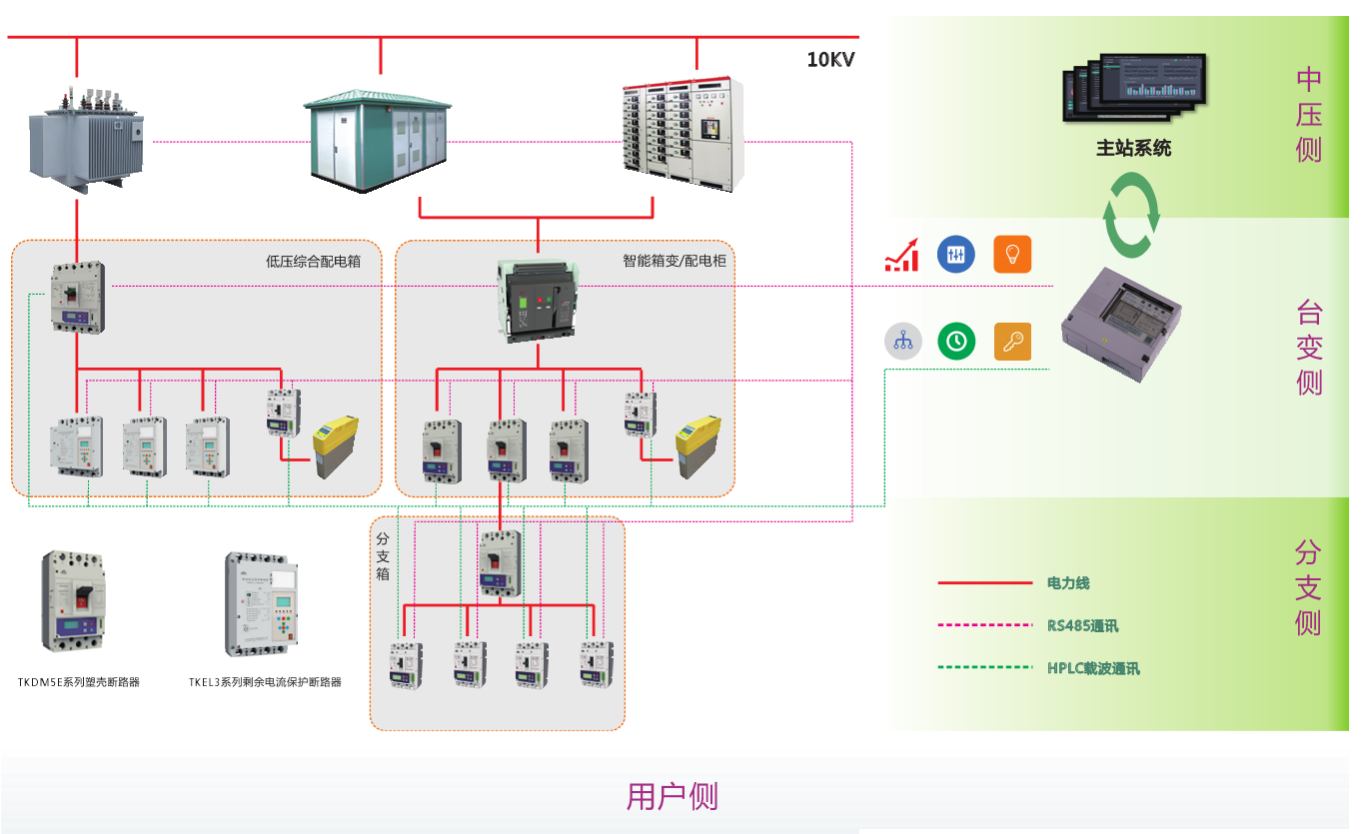

智能台区系统架构
电工电器低压电器系统
TKDW5E系列塑料外壳式断路器
型号及含义
|
TKD 1 |
M 2 |
5 3 |
E 4 |
- |
250 5 |
P 6 |
/ |
3 7 |
300 8 |
A 9 |
| 序号 | 说明 | 型号含义 |
| 1 | 企业代号 | TKD: 山东泰开电工电器有限公司 |
| 2 | 产品类别 | M: 塑料外壳式断路器 |
| 3 | 设计序号 | 5 |
| 4 | 脱扣器代号 | E: 电子式脱扣器 |
| 5 | 壳架等级 | 250、400、630、800 |
| 6 | 操作方式代号 | 无代号：手柄直接操作 P：电动操作机构 Z：转动手柄操作机构 |
| 7 | 极数 | 3：3极 4：4极 |
| 8 | 内部附件代号 | 300：无附件 其余见脱扣方式及内部附件表 |
| 9 | 通讯协议代号 | A：MODBUS-RTU B：DL/T 645 C：DL/T 698 |
产品架构
|
1基座 2上盖 3操作机构 4互感器(保护/计量/电源互感器) |
5智能控制器 6显示单元 7灭弧室 8静触头 |
9转轴（动触头) 10后备保护系统 |
技术参数和性能
TKDM5E断路器技术参数
| 产品型号 | TKDM5E-250 | TKDM5E-400 | TKDM5E-630/800 |
| 壳架电流Inm(A) | 250 | 400 | 630/800 |
| 整定电流IR(A) | 100~250 | 160~400 | 250~800 |
| 极数 | 3/4 | 3/4 | 3/4 |
| 额定绝缘电压Ui ( V) | AC 1000 | AC1000 | AC 1000 |
| 额定冲击耐受电压Uimp( V) | 8000 | 8000 | 8000 |
| 额定工作电压Ue ( V) | AC 400、AC 415V | AC 400、AC 415V | AC 400、AC 415V |
| 飞弧距离(mm) | ≤50 | ≤100 | ≤100 |
| 额定极限短路分断能力Icu (kA ) | 65 | 65 | 75 |
| 额定运行短路分断能力Ics (kA) | 50 | 50 | 50 |
| 额定短时耐受电流Icw ( kA) | 5kA/0.5s | 5kA/1s | 8kA/1s、10kA/1s |
| 使用类别 | B | B | B |
性能优势和特点
保护、测量、通讯功能独立设计
智能电路内嵌独立的保护、测量、通讯微处理器模块，提高了系统运行的稳定性;具备独立的电源供电模块，断路器在无负载情况下，确保电路正常。
数据存储功能
实现了电流、电压、功率等电力参数的存储，为运行维护人员提供相应的信息查询和故障判断。
显示单元
液晶显示∶显示直观、清晰，便于快速读取电气参量。
精准计量
具有独立的高精度计量模块，保证计量精度;精度可达±0.5%。
拓扑结构
可实现上下级继电保护，精准故障定位，选择性分合闸等功能。
便捷通信
断路器具有RS485端口，可以和多种通讯协议相匹配:MODBUS-RTU、DL/T645、DL/T 698等。具备低功率无线通讯（蓝牙）功能，可扩展红外通讯功能，HPLC高速载波功能。
环境监测
可扩展多种感知传感器，及时、准确、全面的反应温度、湿度等环境状态，温度保护
绿色环保设计
产品遵循欧盟RoHS标准进行产品的设计和生产，符合环保要求的生产过程。

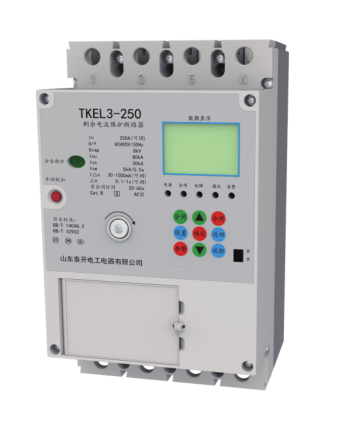

TKEL3系列剩余电流保护断路器
型号及含义
|
TKD 1 |
EL 2 |
3 3 |
- |
250 4 |
H 5 |
Y 6 |
/ |
3P+N 7 |
/ |
A 8 |
□ 9 |
| 序号 | 说明 | 型号含义 |
| 1 | 企业代号 | TK:山东泰开电工电器有限公司 |
| 2 | 产品类别 | EL:具有自动重合闸功能的剩余电流保护断路器 |
| 3 | 设计序号 | 3 |
| 4 | 壳架等级 | 125、250、400、630、800 |
| 5 | 分断能力代号 | H:高分断型 |
| 6 | 显示类型 | Y:液晶显示屏 |
| 7 | 极数 | 3P+N:N极始终接通不与其它三极一起分合 |
| 8 | 通讯协议代号 | A: Modbus-RTUB: DL/T 645C: DL/T 698 |
| 9 | 附加功能要求 | 普通精度、2%精度、0.5%精度、HPLC通讯、辅助触头、增容或非增容（仅限630）等 |
注:TKEL3-125系列剩余电流保护断路器无计量型控制器。

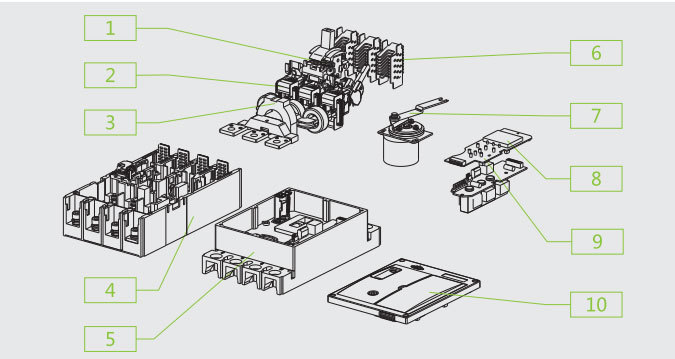

产品架构
|
1操作机构 2互感器(保护/计量/电源互感器) 3零序电流互感器 4基座 |
5中盖 6灭弧室 7电动操纵机构 8显示屏 |
9电路组件板 10 上盖 |
技术参数和性能
TKEL3断路器技术参数
| 产品型号 |
TKEL3-125 |
TKEL3-250 |
TKEL3-400 |
TKEL3-630增容型 |
TKEL3-630非增容型 |
TKEL3-800 |
| 壳架电流Inm(A) |
125 |
250 |
400 |
630 |
630 |
800 |
| 整定电流IR（A) |
50A~125A可调 |
100A~250A可调 |
160A~400A可调 |
250A~630A可调 |
250A~630A可调 |
320A~800A可调 |
| 额定绝缘电压Ui ( v) |
AC1000v |
|||||
| 额定冲击耐受电压Uimp( V) |
8000V |
|||||
| 极数 |
3P+N |
|||||
| 额定工作电压Ue (v) |
AC 400V |
|||||
| 额定极限短路分断能力Icu ( kA) |
50 |
80 |
80 |
80 |
||
| 额定运行短路分断能力Ics ( kA) |
35 |
50 |
50 |
50 |
||
| 额定短时耐受电流Icw ( kA ) |
1.5kA/1s |
5kA/0.5s |
5kA/0.5s |
7.6kA/0.5s |
10kA/1s |
|
| 使用类别 |
A |
B |
B |
B |
||
性能优势和特点
自动重合闸
断路器内部集成操纵机构、内置芯片保护单元,跳闸后20-60s内实现自动合闸功能。
保护、测量、通讯功能独立设计
内嵌独立的保护、测量、通讯微处理器模块，提高了系统运行的稳定性;具备独立的电源供电模块，断路器在无负载情况下，确保电路正常。
数据存储功能
实现了电流、电压、功率等电力参数的存储，为运行维护人员提供相应的信息查询和故障判断。
显示单元
液晶显示:显示直观、清晰，便于快速读取电气参量。
精准计量
具有独立的高精度计量模块，保证计量精度;精度可达±0.5%。
拓扑结构
可实现上下级继电保护，精准故障定位，选择性分合闸等功能。
便捷通信
断路器具有RS485端口，可以和多种通讯协议相匹配:MODBUS-RTU、DL/T645、DL/T698等。具备低功率无线通讯（蓝牙）功能，可扩展红外通讯功能，HPLC高速载波功能。
