工业行业低压配电解决方案
TKDW 系列万能式断路器
TKDM 系列塑料外壳式断路器
TKDB 系列终端保护电器
TKDC3 系列交流接触器
概述
工业配电设计是整个工业设计的重点，工业行业更为关注生产连续性、能耗成本的降低、智能制造的提升。供配电设计是否科学合理对工业企业的安全稳定运行具有重要影响，几个周波的电力系统故障就能造成大量生产装置停工。完善供配电系统的设计，满足生产对用电负荷的变化，可以为工业企业高质量运行提供保障。
泰开致力于高端工业配电市场，将智能元件和系统平台相组合，配合工程技术的需求，不仅实现状态的监控，同时实现电气设备的自诊断功能，大幅度降低供电线路的事故率。为客户带来了可靠的供配电保障，并提高了生产效率。
工业配电主要应用产品：万能式断路器、塑料外壳式断路器，自动转换开关，交流接触器等。
工业配电对低压电器的主要要求：安全可靠，性能优良，节能降耗，绿色环保。
低压电器产品标准
● GB/T 14048.1 低压开关设备和控制设备 第1部分 总则
● GB/T 14048.2 低压开关设备和控制设备 第2部分：断路器
● GB/T 14048.3 低压开关设备和控制设备 第3部分：开关、隔离器、隔离开关及熔断器组合电器
● GB/T 14048.4 低压开关设备和控制设备 第4-1部分：接触器和电动机起动器 机电式接触器和电动机起动器
● GB/T 14048.11 低压开关设备和控制设备 第6-1部分：多功能电器 转换开关电器
● GB/T 10963.1 电气附件 家用及类似场所用过电流保护断路器 第1部分：用于交流的断路器
工作环境
● 使用环境温度：-5℃～+40℃，极限环境温度-40℃～+70℃；
● 安装地点的海拔高度：不超过4000m(海拔超过2000m需降容使用)；
● 最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施
● 污染等级：3级
● 防护等级：IP20
● 安装类别：Ⅲ级
● 安装的垂直倾斜度不超过5°
● 运输和储存条件：不低于-40℃，不高于70℃

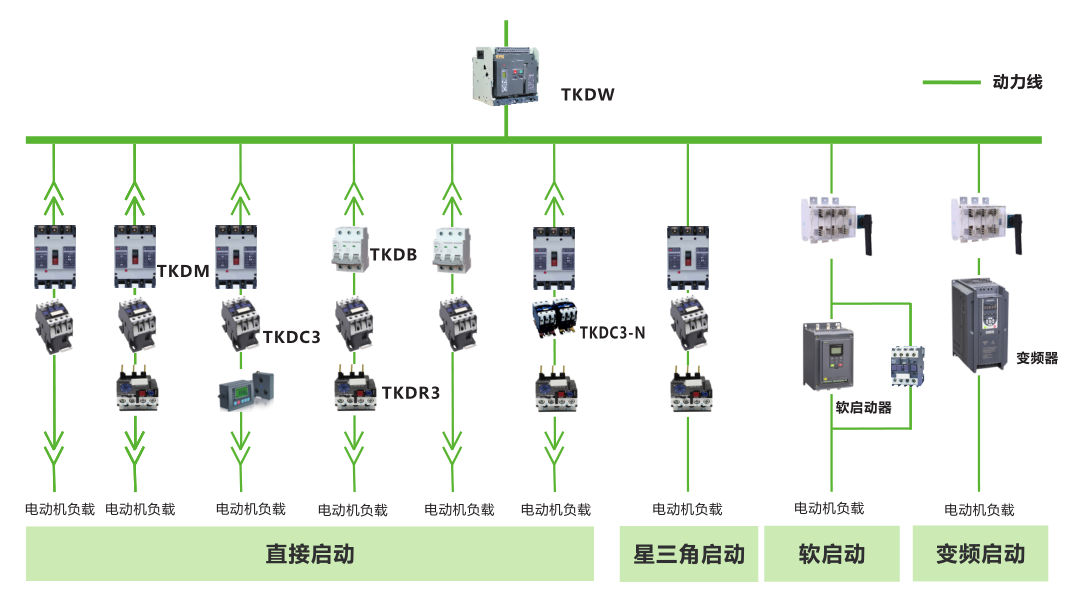

电动机控制中心应用方案

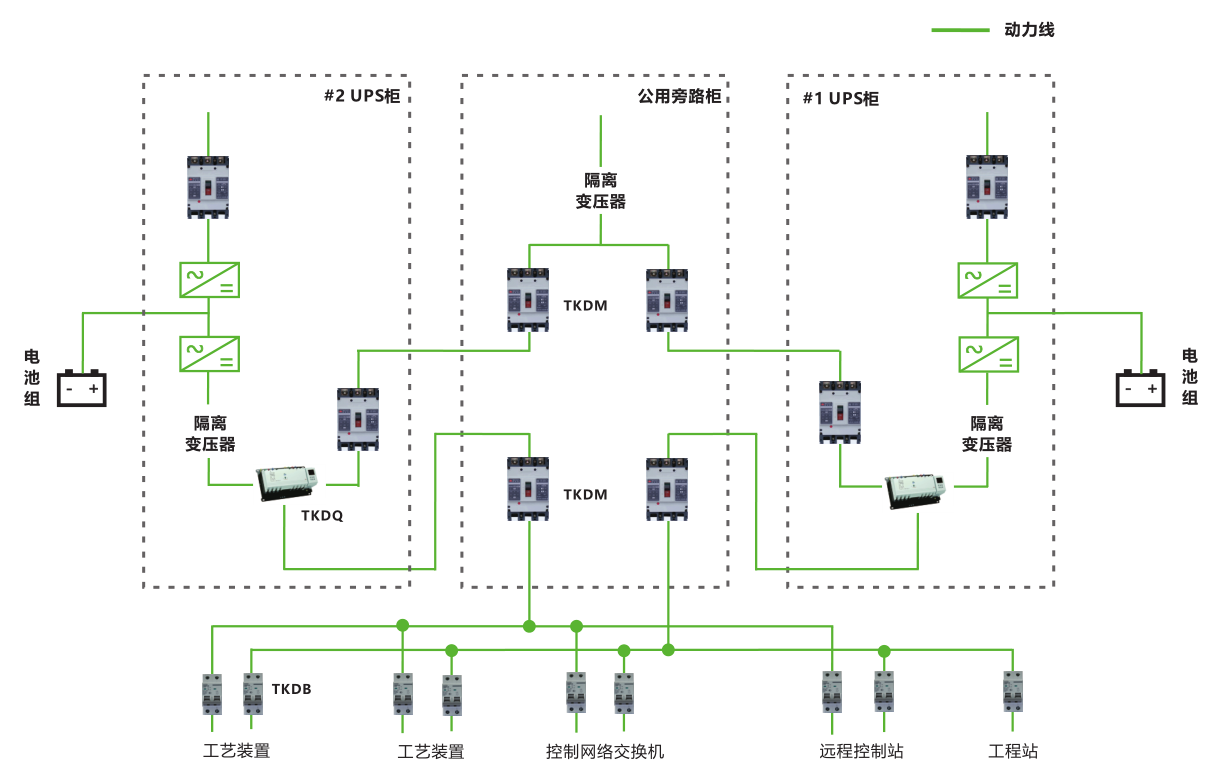

仪控室应用方案

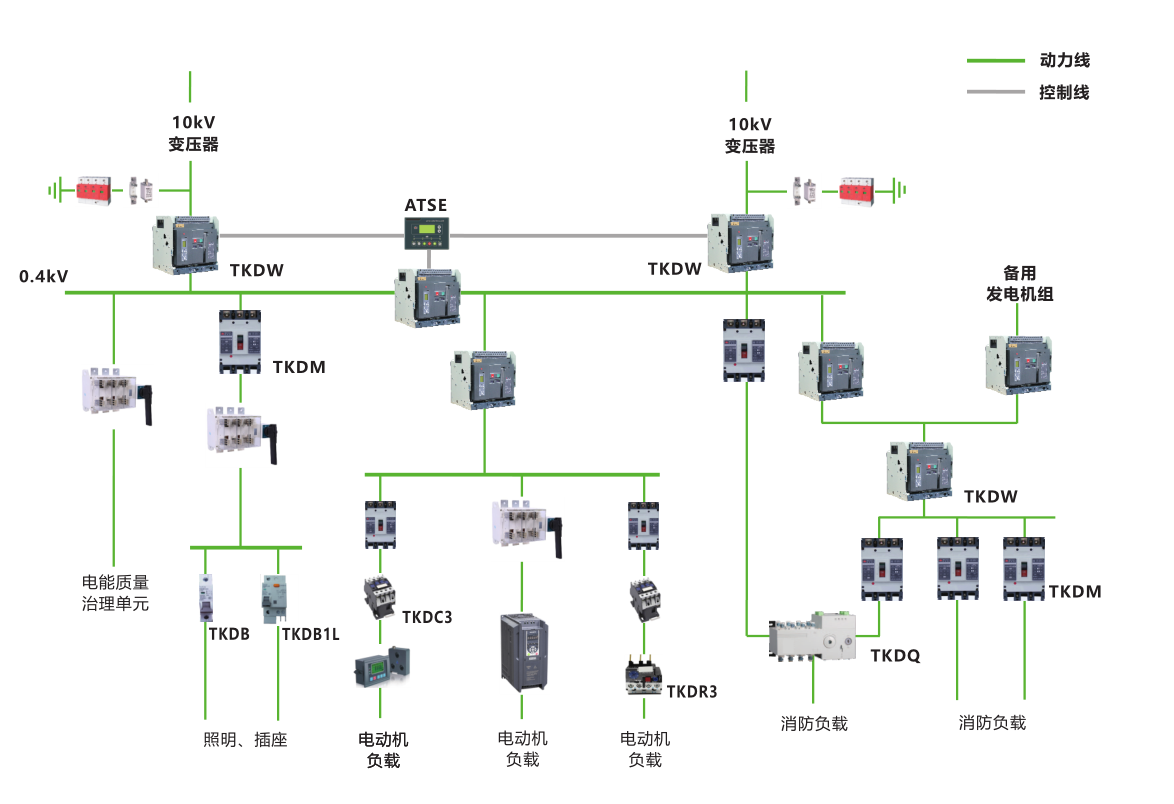

工业行业低压配电应用方案
应用场景
TKDW系列万能式断路器
| TKDW系列智能型万能式断路器，适用于交流50Hz，额定工作电压至AC800V，额定绝缘电压1000V，额定工作电流6300A及以下的低压配电网络中，用来分配电能，保护电路及电源设备等免受过载、欠电压、短路、单相接地等故障的危害。 断路器可配多种智能控制器，保护功能齐全，通讯型控制器带通讯接口，能与现场总线连接，实现“四遥”功能，满足控制自动化的需求。 符合标准： GB/T 14048.1 低压开关设备和控制设备 第1部分:总则 GB/T 14048.2 低压开关设备和控制设备 第2部分:断路器 |
保护功能
智能型控制器
| ● 基本功能 过载长延时 短路短延时 短路瞬时 电流测量 故障状态显示 过载预报警 故障记录 功能试验 自诊断 | ○ 增选功能 通讯功能 电流不平衡保护 MCR及HSISC 负载监控 电网参数历史记忆 功率测量 功率因数测量 电能测量 区域连锁 谐波测量 触头磨损指示 ...... |
| 过载长延时（多种保护曲线可选） | ||
| I R | I R 1=(0.4～1) In +OFF | |
| t R (s) | 1.5I R 时 | t R = 15～500，OFF |
| 短路短延时 | ||
| I sd | I sd =(1.5~15 )I n +OFF | |
| t sd (s) | 0.1~1.0（步长0.1s） | |
| 瞬时 | ||
| I i | I i =(1.0~20 )I n +OFF | |
| t i | ≤30ms | |
| 接地故障 | ||
| I g | I sd =(0.2~1.0 )I n +OFF | |
| t g (s) | 0.1、0.2 、0.3、0.4 | |
产品选型
TKD 1 | W1-2000 2 | / | 3P 3 | / | 630A 4 | F 5 | T12 6 | M1 7 | X1 8 | F1 9 | Q1 10 | K1 11 |
| 序号 | 说明 | 型号含义 | |
| 1 | 企业代号 | TKD: 山东泰开电工电器有限公司 | |
| 2 | 产品类别 | W1-2000、W1-3200、W1-4000、W2-1600、W2-6300 | |
| 3 | 极数 | 3P、4P | |
| 4 | 额定电流 | 200A~2000A、2000A~3200A、3200A~4000A、200A~1600A、4000A~6300A | |
| 5 | 安装方式 | F：固定式 D：抽屉式 | |
| 6 | 智能控制器 | T1：AC230V、T2：AC400V、T3 ：DC24V、T4：DC110V、T5 ：DC220V | |
| 1 ：L型、2 ：M型、3 ：2M型、4 ：2H型、5 ：3M型、6 ：3H型 | |||
| 7 | 电操 | M1：AC230V、M2：AC400V、M3 ：DC110V、M4：DC220V | |
| 8 | 分励 | X1：AC230V、 X2：AC400V、 X3 ：DC110V、 X4：DC220V | |
| 9 | 闭合 | F1：AC230V、 F2：AC400V、 F3 ：DC110V、 F4：DC220V | |
| 10 | 欠压脱扣器 | Q1：AC230V、Q2：AC400V | 1：瞬时、2：延时 |
| 11 | 附加功能及要求 | K1：一锁一钥匙 K7：门联锁 A5：电源模块 A6：中性线互感器（详见样本） | |
TKDM系列塑料外壳式断路器
TKDM系列塑料外壳式断路器，适用于交流50Hz，额定绝缘电压800V，额定工作电压690V及以下,额定工作电流至800A的电路中，一般作配电用，用来分配电能，保护线路及电源设备免受过载、短路和欠压等故障的伤害，亦可用于电动机的不频繁起动场所。 符合标准： |
保护功能
热磁式断路器
过载长延时保护+短路瞬时保护
电子式断路器
过载长延时保护+短路短延时保护+短路瞬时保护+接地保护(可选)
带剩余电流保护断路器
过载长延时保护+短路瞬时保护+剩余电流保护
| 过载长延时 | |
| 1.05I n | 2h内不动作 |
| 1.3I n | 1h内动作 |
| 短路短延时 | |
| I sd ≤I＜1.5I sd | 反时限动作 ,按 I2T sd =(1.5I sd )2 t sd ，允差±20% |
| 1.5I sd ≤I＜I i | t sd ±20%动作 |
| 短路瞬时 | |
| I≤0.80 Ii | 0.2s不动作 |
| I≥1.20 Ii | 0.2s内动作 |
| 剩余电流保护 | |
| 0.5I Δn | 不脱扣 |
| 1.0I Δn | 0.2s内脱扣（非延时）、0.4/1.0s内脱扣（延时） |
产品选型
TKD 1 | M 2 | 1 3 | E 4 | — | 250 5 | M 6 | P 7 | / | 3 8 | 300 9 | 2 10 | 250A 11 | 板前接线 12 |
| 序号 | 说明 | 型号含义 |
| 1 | 企业代号 | TKD: 山东泰开电工电器有限公司 |
| 2 | 产品类别 | M：塑料外壳式断路器 |
| 3 | 设计序号 | 1、2、3 |
| 4 | 脱扣类型 | 无：热磁式脱扣器 E：电子式脱扣器 L：带剩余电流保护 |
| 5 | 壳架等级 | 100（125）、160、250（225）、400、630、800 |
| 6 | 分断能力 | C：经济型 L：标准型 M：较高分断型 H：高分断型 |
| 7 | 操作方式 | 无：手柄操作 P：电动操作机构 Z：转动手柄操作机构 |
| 8 | 极数 | 3 ：3P 4：4P |
| 9 | 附件代号 | 300（详见产品选型手册及样本） |
| 10 | 用途代号 | 无：配电保护 2：电动机保护 |
| 11 | 额定电流 | 10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、140A、160A、 180A、200A、225A、250A、315A、400A、500A、630A、800A |
| 12 | 附加功能要求 | 特殊订货要求请备注 |
TKDQ系列自动转换开关
TKDQ系列双电源自动转换开关适用于额定工作电压AC400V、频率50Hz，额定工作电流至1600A的两路电源供电系统，作为常用电源和备用电源间的切换装置，在一路电源发生故障时，自动完成常、备用电源的转换，保证重要设备供电的连续性，并同时能对下端负荷和电缆提供短路和过载保护，主要用于工业控制、消防、银行等不允许断电的重要场所。 符合标准： |
产品结构特点
TKDQ1系列双电源自动转换开关是由TKDM系列塑壳断路器（三极或四极）及其附件、机械联锁传动机构、智能控制器等组成，产品分为一体式、分体式两种结构。
TKDQ2系列双电源自动转换开关的使用类别是AC-33iB，电器等级为CB级，产品结构是由两台TKDB1-63小型断路器(三极或四极)及其附件、机械联锁传动机构、智能控制器等组成，产品结构为整体式。
TKDQ3系列双电源自动转换开关 是采用机电一体化整体设计方案，采用可靠的机械联锁和电气联锁，执行元器件采用独立的负荷隔离开关，使用安全可靠， 产品可分为一体式、分体式两种结构。
产品特点：
两路电源之间具有可靠的机械联锁装置和电气联锁保护，杜绝常用电源、备用电源同时合闸的可能性，更安全可靠；
控制器电路设计采用电源采样和单片机控制分离方案，从结构设计上杜绝电磁干扰现象；
具有自投自复、自投不自复和电网-发电机三种不同的控制功能，满足不同场所的使用需求；
安全性能好，自动化程度高，可靠性高，使用寿命 8000 次以上。
产品选型
TKD 1 | Q 2 | 3 3 | 250 4 | D 5 | / | 4P 6 | 250A 7 | 一体式 9 |
| 序号 | 说明 | 型号含义 |
| 1 | 企业代号 | TKD: 山东泰开电工电器有限公司 |
| 2 | 产品类别 | Q：自动转换开关 |
| 3 | 设计序号 | 1、2、3 |
| 4 | 壳架等级 | TKDQ1 ：63、125、250、400、630、800 |
| TKDQ2 ：63 | ||
| TKDQ3 ：100、160、250、630、800、1000、1250、1600 | ||
| 5 | 控制器型号 | C型 D型 E型 F型（仅TKDQ3产品） |
| 6 | 极数 | 2 ：2P 3 ：3P 4：4P |
| 7 | 额定电流 | 6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、140A、160A、 200A、225A、250A、315A、400A、500A、630A、800A、1000A、1250A、1600A |
| 8 | 结构型式 | 一体式、分体式 |
| 9 | 附加功能型式 | 特殊订货要求请备注 |
TKDC3系列交流接触器
TKDC3系列交流接触器，主要用于交流50Hz或60Hz，额定绝缘 符合标准： |
产品选型
TKD 1 | C 2 | 3 3 | - | D 4 | 32 5 | 2 6 | 7 7 |
| 序号 | 说明 | 型号含义 |
| 1 | 企业代号 | TKD: 山东泰开电工电器有限公司 |
| 2 | 产品类别 | C:交流接触器 |
| 3 | 设计序号 | 3 |
| 4 | 防尘罩代号 | 无:无防尘罩D:由防尘透明罩(仅95A及以下可配) |
| 5 | 额定电流 | 09、12、18、25、32、40、50、65、80、95、115、150、170、185、205、225、245、300、330、410、475、630 |
| 6 | 常开辅助触头 | 1、2、3、4 |
| 7 | 常闭辅助触头 | 1、2、3、4 |
TKDR3系列热继电器
 | TKDR3系列热过载继电器，适用于交流50Hz或60Hz，额定工 符合标准： |
产品选型
TKD 1 | R 2 | 3 3 | - | 25 4 | 08 5 | F 6 |
| 序号 | 说明 | 型号含义 |
| 1 | 企业代号 | TKD: 山东泰开电工电器有限公司 |
| 2 | 产品类别 | R:热过载继电器 |
| 3 | 设计序号 | 3 |
| 4 | 规格代号 | 25、36、93 |
| 5 | 热元件代号 | 01、02、03、04、05...61、63、65(详见样本) |
| 6 | 安装方式 | Z:组合式安装 F︰螺钉分立安装 |
