工商建筑解决方案
产品详情
工商建筑低压配电解决方案
TKDW系列万能式断路器
TKDM系列塑料外壳式断路器
TKDQ系列自动转换开关
TKDB系列终端保护电器
TKDC3系列交流接触器
TKDR3系列热过载继电器
TKDGQ系列自恢复式过欠压保护器
概述
随着人们的生活水平逐步提高，对购物、休闲、餐饮等日常生活的需求日益增长，让中国在商业综合体项目在建面积已经位居世界首位，将伴随着战略中心重回门店体验和互动性。
山东泰开电工电器有限公司一直致力于高品质全系自主产品和雄厚的专业实力，不断升级优化商业综合体项目的低压配电解决方案，万能式断路器TKDW系列、塑壳断路器TKDM系列、小型断路器TKDB系列、自动转换开关TKDQ系列、交流接触器TKDC3系列、 热过载继电器TKDR3系列， 全线满足商业综合体项目的各级配电保护系统。 泰开电工电器有限公司现与大悦城、 万象城、 银泰百货等大型商业地产公司紧密合作， 为中国大型商业综合体项目的配电系统提供安全、可靠、 环保、 智能的用电保护， 确保千家万户能够愉快安全的购物中享受美好生活。
低压电器产品标准
● GB/T 14048.1 低压开关设备和控制设备 第1部分 总则
● GB/T 14048.2 低压开关设备和控制设备 第2部分：断路器
● GB/T 14048.3 低压开关设备和控制设备 第3部分：开关、隔离器、隔离开关及熔断器组合电器
● GB/T 14048.4 低压开关设备和控制设备 第4-1部分：接触器和电动机起动器 机电式接触器和电动机起动器
● GB/T 14048.11 低压开关设备和控制设备 第6-1部分：多功能电器 转换开关电器
● GB/T 10963.1 电气附件 家用及类似场所用过电流保护断路器 第1部分：用于交流的断路器
● GB/T 16917.1 家用和类似用途的带过电流保护的剩余电流动作断路器 第1部分：一般规则
● GB/T 16917.22 家用和类似用途的带过电流保护的剩余电流动作断路器 第22部分： 一般规则对动作功能与电源电压有关的RCBO的适用性
工作环境
● 使用环境温度：-5℃～+40℃，极限环境温度-40℃～+70℃；
● 安装地点的海拔高度：不超过4000m(海拔超过2000m需降容使用)；
● 最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施
● 污染等级：3级
● 防护等级：IP20
● 安装类别：Ⅲ级
● 安装的垂直倾斜度不超过5°
● 运输和储存条件：不低于-40℃，不高于70℃

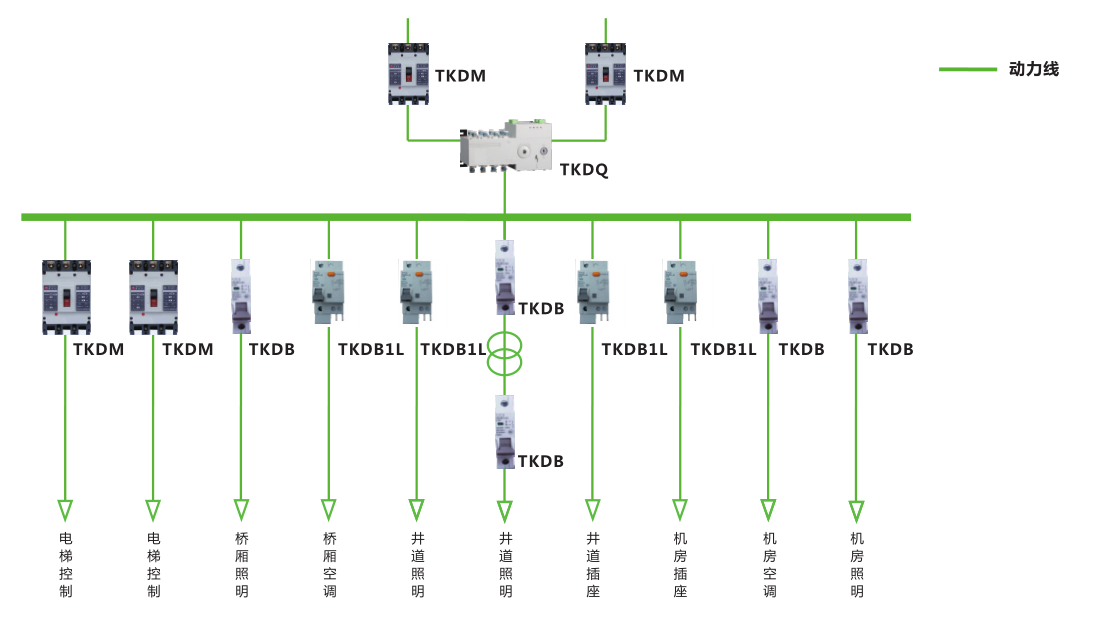

楼层及公共配电箱应用方案

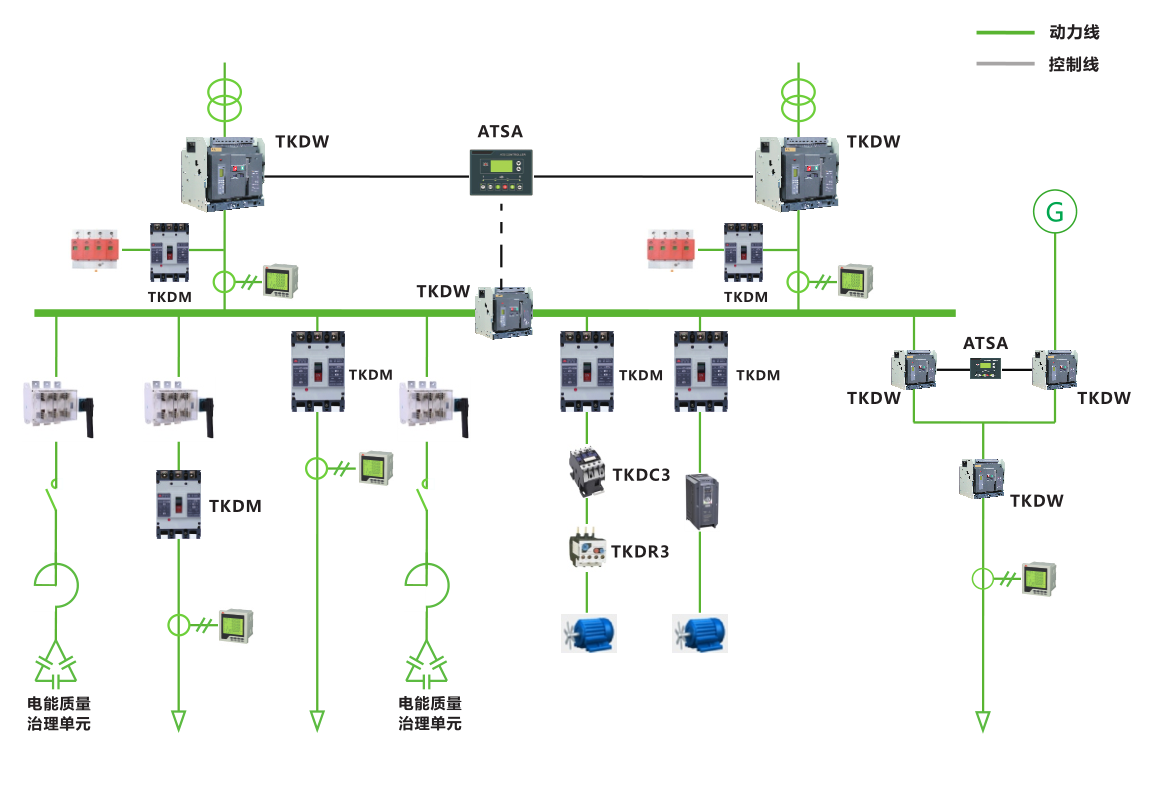

低压配电室应用方案

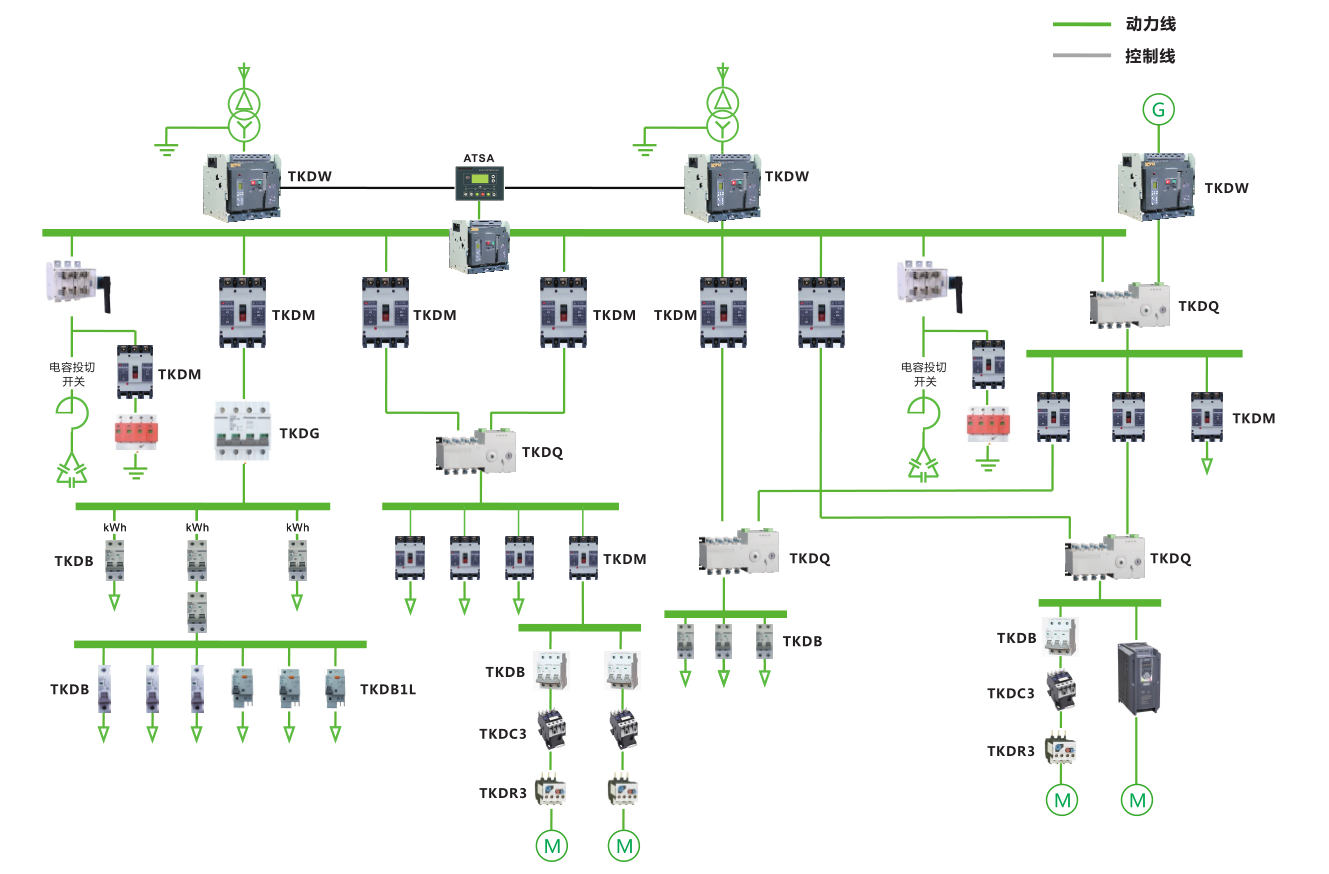

工商建筑低压配电应用方案
应用场景

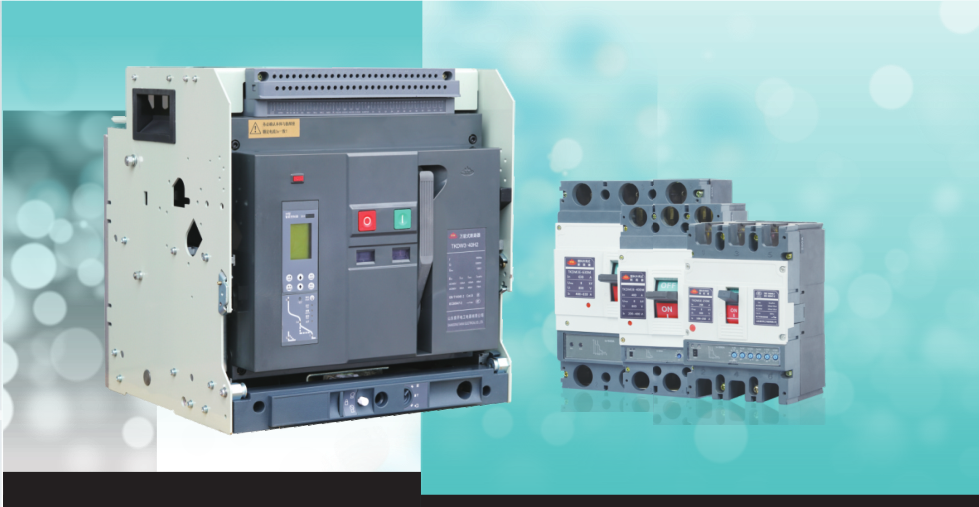

TKDW系列万能式断路器
| TKDW系列智能型万能式断路器，适用于交流50Hz，额定工作电压至AC800V，额定绝缘电压1000V，额定工作电流6300A及以下的低压配电网络中，用来分配电能，保护电路及电源设备等免受过载、欠电压、短路、单相接地等故障的危害。 断路器可配多种智能控制器，保护功能齐全，通讯型控制器带通讯接口，能与现场总线连接，实现“四遥”功能，满足控制自动化的需求。 符合标准： GB/T 14048.1 低压开关设备和控制设备 第1部分:总则 GB/T 14048.2 低压开关设备和控制设备 第2部分:断路器 |
保护功能

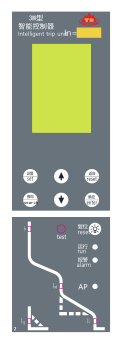

智能型控制器
| ● 基本功能 过载长延时 短路短延时 短路瞬时 电流测量 故障状态显示 过载预报警 故障记录 功能试验 自诊断 | ○ 增选功能 通讯功能 电流不平衡保护 MCR及HSISC 负载监控 电网参数历史记忆 功率测量 功率因数测量 电能测量 区域连锁 谐波测量 触头磨损指示 ...... |
| 过载长延时（多种保护曲线可选） | ||
| I R | I R 1=(0.4～1) In +OFF | |
| t R (s) | 1.5I R 时 | t R = 15～500，OFF |
| 短路短延时 | ||
| I sd | I sd =(1.5~15 )I n +OFF | |
| t sd (s) | 0.1~1.0（步长0.1s） | |
| 瞬时 | ||
| I i | I i =(1.0~20 )I n +OFF | |
| t i | ≤30ms | |
| 接地故障 | ||
| I g | I sd =(0.2~1.0 )I n +OFF | |
| t g (s) | 0.1、0.2 、0.3、0.4 | |
产品选型
TKD 1 | W1-2000 2 | / | 3P 3 | / | 630A 4 | F 5 | T12 6 | M1 7 | X1 8 | F1 9 | Q1 10 | K1 11 |
| 序号 | 说明 | 型号含义 | |
| 1 | 企业代号 | TKD: 山东泰开电工电器有限公司 | |
| 2 | 产品类别 | W1-2000、W1-3200、W1-4000、W2-1600、W2-6300 | |
| 3 | 极数 | 3P、4P | |
| 4 | 额定电流 | 200A~2000A、2000A~3200A、3200A~4000A、200A~1600A、4000A~6300A | |
| 5 | 安装方式 | F：固定式 D：抽屉式 | |
| 6 | 智能控制器 | T1：AC230V、T2：AC400V、T3 ：DC24V、T4：DC110V、T5 ：DC220V | |
| 1 ：L型、2 ：M型、3 ：2M型、4 ：2H型、5 ：3M型、6 ：3H型 | |||
| 7 | 电操 | M1：AC230V、M2：AC400V、M3 ：DC110V、M4：DC220V | |
| 8 | 分励 | X1：AC230V、 X2：AC400V、 X3 ：DC110V、 X4：DC220V | |
| 9 | 闭合 | F1：AC230V、 F2：AC400V、 F3 ：DC110V、 F4：DC220V | |
| 10 | 欠压脱扣器 | Q1：AC230V、Q2：AC400V | 1：瞬时、2：延时 |
| 11 | 附加功能及要求 | K1：一锁一钥匙 K7：门联锁 A5：电源模块 A6：中性线互感器（详见样本） | |
TKDM系列塑料外壳式断路器
TKDM系列塑料外壳式断路器，适用于交流50Hz，额定绝缘电压800V，额定工作电压690V及以下,额定工作电流至800A的电路中，一般作配电用，用来分配电能，保护线路及电源设备免受过载、短路和欠压等故障的伤害，亦可用于电动机的不频繁起动场所。 符合标准： |
保护功能
热磁式断路器
过载长延时保护+短路瞬时保护
电子式断路器
过载长延时保护+短路短延时保护+短路瞬时保护+接地保护(可选)
带剩余电流保护断路器
过载长延时保护+短路瞬时保护+剩余电流保护
| 过载长延时 | |
| 1.05I n | 2h内不动作 |
| 1.3I n | 1h内动作 |
| 短路短延时 | |
| I sd ≤I＜1.5I sd | 反时限动作 ,按 I2T sd =(1.5I sd )2 t sd ，允差±20% |
| 1.5I sd ≤I＜I i | t sd ±20%动作 |
| 短路瞬时 | |
| I≤0.80 Ii | 0.2s不动作 |
| I≥1.20 Ii | 0.2s内动作 |
| 剩余电流保护 | |
| 0.5I Δn | 不脱扣 |
| 1.0I Δn | 0.2s内脱扣（非延时）、0.4/1.0s内脱扣（延时） |
产品选型
TKD 1 | M 2 | 1 3 | E 4 | — | 250 5 | M 6 | P 7 | / | 3 8 | 300 9 | 2 10 | 250A 11 | 板前接线 12 |
| 序号 | 说明 | 型号含义 |
| 1 | 企业代号 | TKD: 山东泰开电工电器有限公司 |
| 2 | 产品类别 | M：塑料外壳式断路器 |
| 3 | 设计序号 | 1、2、3 |
| 4 | 脱扣类型 | 无：热磁式脱扣器 E：电子式脱扣器 L：带剩余电流保护 |
| 5 | 壳架等级 | 100（125）、160、250（225）、400、630、800 |
| 6 | 分断能力 | C：经济型 L：标准型 M：较高分断型 H：高分断型 |
| 7 | 操作方式 | 无：手柄操作 P：电动操作机构 Z：转动手柄操作机构 |
| 8 | 极数 | 3 ：3P 4：4P |
| 9 | 附件代号 | 300（详见产品选型手册及样本） |
| 10 | 用途代号 | 无：配电保护 2：电动机保护 |
| 11 | 额定电流 | 10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、140A、160A、 180A、200A、225A、250A、315A、400A、500A、630A、800A |
| 12 | 附加功能要求 | 特殊订货要求请备注 |
TKDQ系列自动转换开关
TKDQ系列双电源自动转换开关适用于额定工作电压AC400V、频率50Hz，额定工作电流至1600A的两路电源供电系统，作为常用电源和备用电源间的切换装置，在一路电源发生故障时，自动完成常、备用电源的转换，保证重要设备供电的连续性，并同时能对下端负荷和电缆提供短路和过载保护，主要用于工业控制、消防、银行等不允许断电的重要场所。 符合标准： |
产品结构特点
TKDQ1系列双电源自动转换开关是由TKDM系列塑壳断路器（三极或四极）及其附件、机械联锁传动机构、智能控制器等组成，产品分为一体式、分体式两种结构。
TKDQ2系列双电源自动转换开关的使用类别是AC-33iB，电器等级为CB级，产品结构是由两台TKDB1-63小型断路器(三极或四极)及其附件、机械联锁传动机构、智能控制器等组成，产品结构为整体式。
TKDQ3系列双电源自动转换开关 是采用机电一体化整体设计方案，采用可靠的机械联锁和电气联锁，执行元器件采用独立的负荷隔离开关，使用安全可靠， 产品可分为一体式、分体式两种结构。
产品特点：
两路电源之间具有可靠的机械联锁装置和电气联锁保护，杜绝常用电源、备用电源同时合闸的可能性，更安全可靠；
控制器电路设计采用电源采样和单片机控制分离方案，从结构设计上杜绝电磁干扰现象；
具有自投自复、自投不自复和电网-发电机三种不同的控制功能，满足不同场所的使用需求；
安全性能好，自动化程度高，可靠性高，使用寿命 8000 次以上。
产品选型
TKD 1 | Q 2 | 3 3 | 250 4 | D 5 | / | 4P 6 | 250A 7 | 一体式 9 |
| 序号 | 说明 | 型号含义 |
| 1 | 企业代号 | TKD: 山东泰开电工电器有限公司 |
| 2 | 产品类别 | Q：自动转换开关 |
| 3 | 设计序号 | 1、2、3 |
| 4 | 壳架等级 | TKDQ1 ：63、125、250、400、630、800 |
| TKDQ2 ：63 | ||
| TKDQ3 ：100、160、250、630、800、1000、1250、1600 | ||
| 5 | 控制器型号 | C型 D型 E型 F型（仅TKDQ3产品） |
| 6 | 极数 | 2 ：2P 3 ：3P 4：4P |
| 7 | 额定电流 | 6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、140A、160A、 200A、225A、250A、315A、400A、500A、630A、800A、1000A、1250A、1600A |
| 8 | 结构型式 | 一体式、分体式 |
| 9 | 附加功能型式 | 特殊订货要求请备注 |

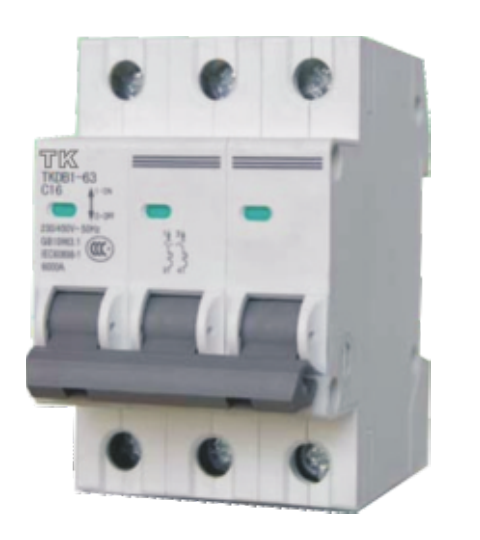

TKDB系列终端保护电器
 | TKDB系列小型断路器适用于民用住宅、工业、建筑等领域低压终端配电的控制和隔离，对配电线路和电气设备的过载及短路进行保护，可用于不频繁的通断操作，可对对地漏电和人身直接或间接触电等故障提供保护，亦可避免故障时中性线带电造成伤害。 符合标准： |
产品选型
TKD 1 | B 2 | 1 3 | L 3 | - | 63 5 | C 6 | 32 7 | / | 2P 8 | + | OF1 9 |
| 序号 | 说明 | 型号含义 |
| 1 | 企业代号 | TKD: 山东泰开电工电器有限公司 |
| 2 | 产品类别 | B：小型断路器 G：小型隔离开关 |
| 3 | 设计序号 | 1、2 |
| 4 | 功能代号 | 无表示不带漏电 L：带漏电保护 |
| 5 | 壳架等级 | 32、63、125 |
| 6 | 动作特性 | B型、C型、D型 |
| 7 | 额定电流 | 1、2、3、4、6、10、16、20、25、32、40、50、63、80、100、125 |
| 8 | 极数 | 1P、1P+N、2P、3P、3P+N、4P |
| 9 | 附件 | OF1、OF2、SD1、SD2、MX+OF |
TKDR3系列热继电器
 | TKDR3系列热过载继电器，适用于交流50Hz或60Hz，额定工作电压至AC690V，额定工作电流至95A的配电电路中，用于交流电动机的热过载保护、断相保护及三相不平衡保护，可与TKDC3系列交流接触器组合成电动机起动器。 符合标准： |
产品选型
TKD 1 | R 2 | 3 3 | - | 25 4 | 08 5 | F 6 |
| 序号 | 说明 | 型号含义 |
| 1 | 企业代号 | TKD: 山东泰开电工电器有限公司 |
| 2 | 产品类别 | R:热过载继电器 |
| 3 | 设计序号 | 3 |
| 4 | 规格代号 | 25、36、93 |
| 5 | 热元件代号 | 01、02、03、04、05...61、63、65(详见样本) |
| 6 | 安装方式 | Z:组合式安装 F︰螺钉分立安装 |
