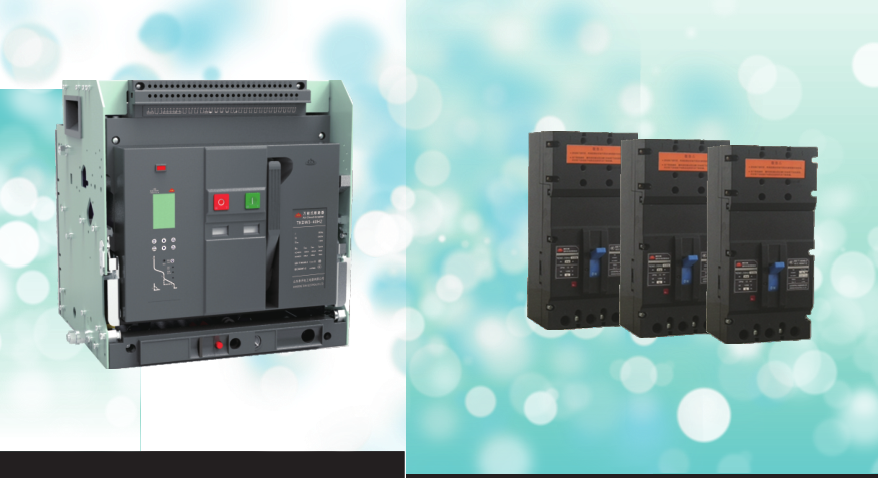

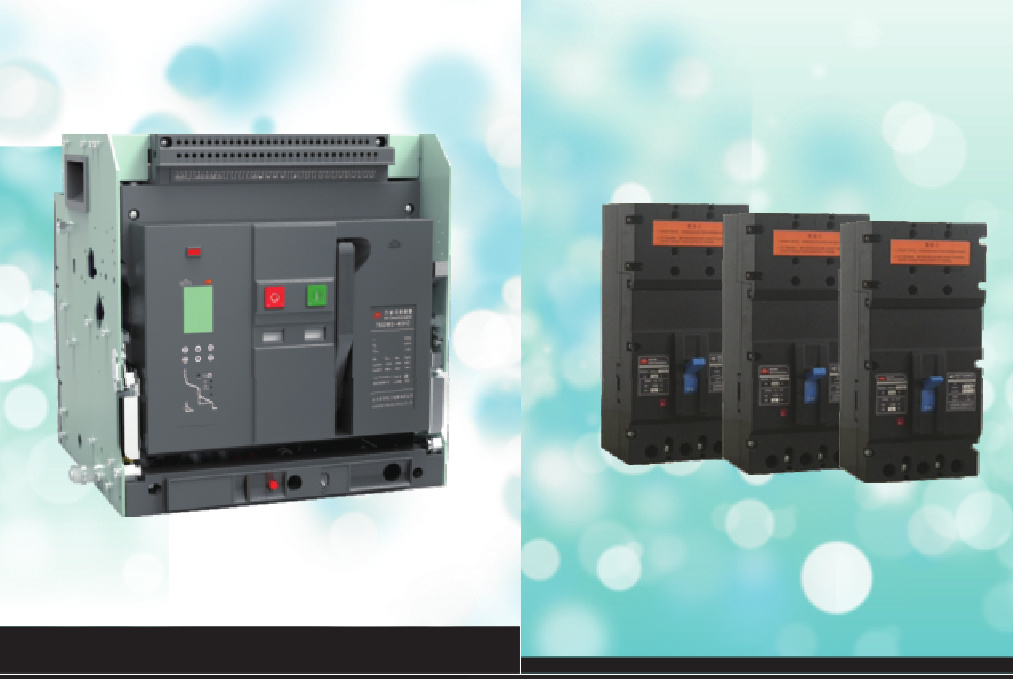

新能源专用断路器系列
产品详情
新能源专用断路器
TKDW系列万能式断路器
TKD W6GZ 系列直流框架隔离开关
TKDM3系列塑壳断路器
TKDM3-HU 系列 塑壳断路器
TKDM5-HU 系列 塑壳断路器
TKDM3Z系列直流塑壳断路器
概述
全新一代新能源专用低压断路器产品，包括TKDW系列万能式断路器、TKDM3系列塑壳断路器、TKDM3-HU系列高电压塑壳断路器、TKDM5-HU系列高电压塑壳断路器、TKDM3Z 系列直流塑壳断路器。断路器的绝缘、温升、分断能力耐候性等方面做了很大的提升和改进，满足盐雾、油雾 、霉雾 、潮气、高温差、高海拔各种恶劣环境，能有效的保护线路和电源设备免受损坏。
符合标准
● GB/T 14048.1 低压开关设备和控制设备 总则
● GB/T 14048.2 低压开关设备和控制设备 断路器
● NB/T 10188 交流并网侧低压断路器的技术规范
环境验证
● GB/T 20645 特殊环境条件高原用低压断路器技术要求
● GB/T 20626 特殊环境条件高原电工电子产品第一部分:通用技术条件
● GB/T 14597 电工产品不同海拔的气候环境条件
● GB/T 2423.1 电工电子产品环境试验第2部分:试验方法试验A:低温
● GB/T 2423.4 电工电子产品环境试验第2部分:试验方法试验Db:交变混热（12h+12h循环)
● GB/T 2423.18 电工电子产品环境试验第2部分:试验方法试验Kb:盐雾、交变(氯化钠溶液)
产品特点
● 可运行条件
○ 运行温度:-45°C~+70℃
○ 存储温度:-45°C~+70℃(带有控制单元)
○ 适用于污染等级3级
○ 通过高原、盐雾、湿热、高低温试验
● 具备“低电压穿越”功能
● 可运行于海拔5000m高度
新能源系统中选用的电气元器件特殊要求
高可靠性
根据电站的使用寿命和建设场合,必须提高系统的可靠性，而电器元件的可靠性至关重要必须能在高温差，高海拔和潮湿的各种恶劣环境下稳定运行。
独特的直流分断特性
直流与交流的最大的区别是直流电弧不过零点,发生短路时更难切断，因此如何有效切断电弧,触头采用超大开距设计，更好地拉长拉细电弧，增加电弧电阻，加上优化的磁吹结构、阶梯式产气罩气吹效应和交错式灭弧室，大大提高了自然灭弧能力。
宽频断路器设计
风力发电机输出的电源频率是波动的10——200Hz ,他直接响断路器的性能。我公司采用高可靠的控制器设计方案和独特灭弧方案大大提高产品的可靠性。
环境恶劣
光伏、风电站一般都建在深山、沙漠、荒滩，昼夜温差很大，传统电器的-5℃——+40℃远不能满足环境变化的要求，运行环境-40°C~+70℃被列入了考核的标准。
(风电)光伏电站，多要承受潮湿腐蚀，长时间在潮湿阴冷的环境下正常运行电器元件需进行防盐雾处理，通过交变湿热试验，以保证长时间在潮湿阴冷的环境下正常运行。
高原地区日照丰富，但是海拔高会导致气压低，绝缘水平下降，散热能力减弱，传统电器的2000米也不能满足要求，通常需考虑3000~5000米的高海拔环境。

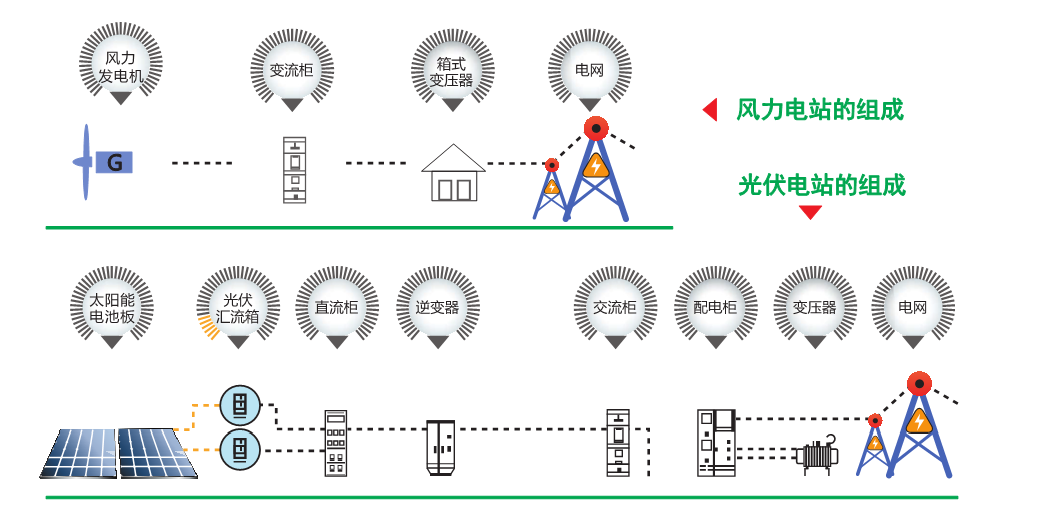

风力发电典型案例
风力发电（全功率型）电站

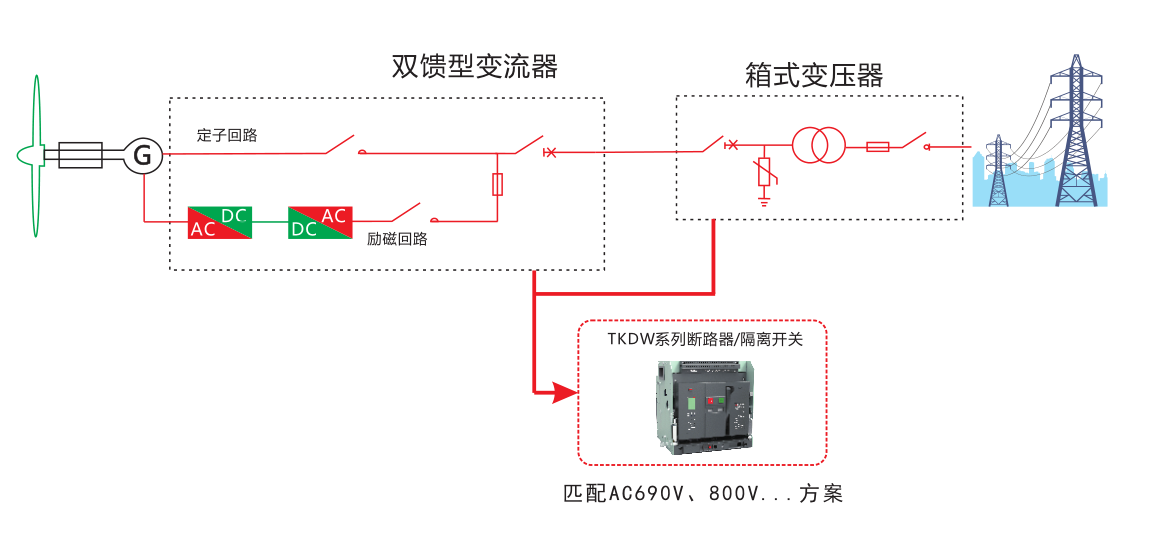

陆上风电（双馈型）发电电站
产品匹配（以AC690V方案为例）
风机容量 | 机侧电流 | 网侧电流 | 框架隔离开关(机侧) | 框架断路器（网侧) | 框架断路器（网侧) | 站用电源 |
|
1.5MW | 1500A | 1468A | TKDW3-20H2/CBI-Y | TKDW3-20H2 | TKDW3-16H2 | TKDM3系列 | 陆上风电 |
2MW | 2000A | 1957A | TKDW3-25H2/CBI-Y | TKDW3-25H2 | TKDW3-25H2 | TKDM3系列 | |
1050Ax2 | 1957A | TKDW3-16H2/CBI-Y | TKDW3-25H2 | TKDW3-25H2 | TKDM3系列 | ||
2.5MW | 1250Ax2 | 2446A | TKDW3-16H2/CBI-Yx2 | TKDW3-32H2 | TKDW3-29H2 | TKDM3系列 | |
3MW | 1500Ax2 | 2930A | TKDW3-20H2/CBI-Y x2 | TKDW3-32H2 | TKDW3-32H2 | TKDM3系列 | 海上风电 |
4MW | 1050Ax4 (2x2MW) | 1957Ax2 | TKDW3-16H2/CBI-Yx4 | TKDW3-25H2 ×2 | TKDW3-40H3 | TKDM3系列 | |
5MW | 1250Ax4 (2x1.5MW) | 2446Ax2 | TKDW3-16H2/CBI-Yx4 | TKDW3-32H2 ×2 | TKDW3-50H3 | TKDM3系列 | |
6MW | 1500Ax4 (2x3MW) | 2930Ax2 | TKDW3-20H2/CBI-Yx4 | TKDW3-32H2 ×2 | TKDW3-63H3 | TKDM3系列 |
光伏发电典型案例

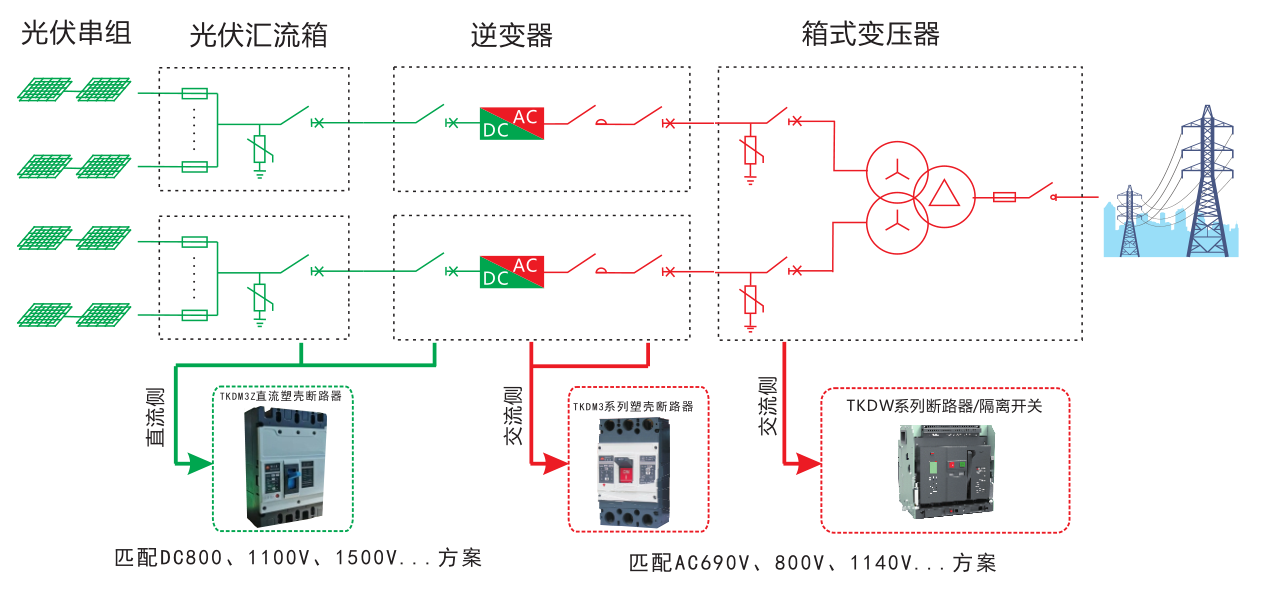

光伏（集中式双分裂）电站

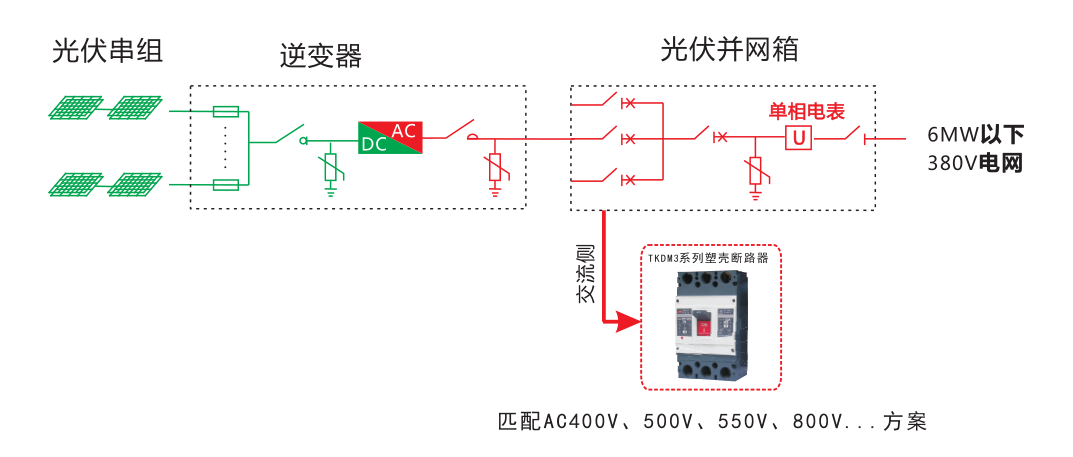

光伏（分布式）电站

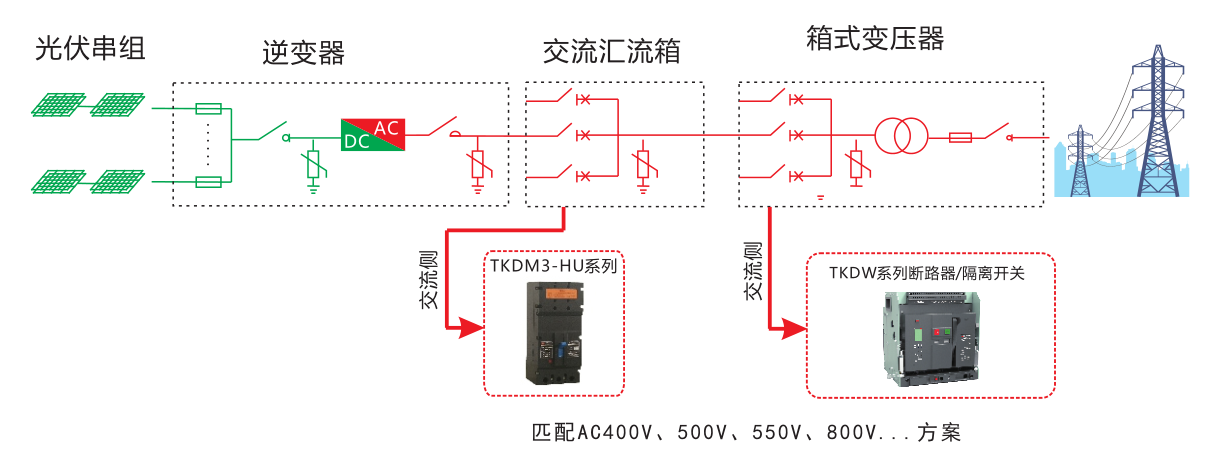

光伏（组串式）电站典型案例
核心产品介绍

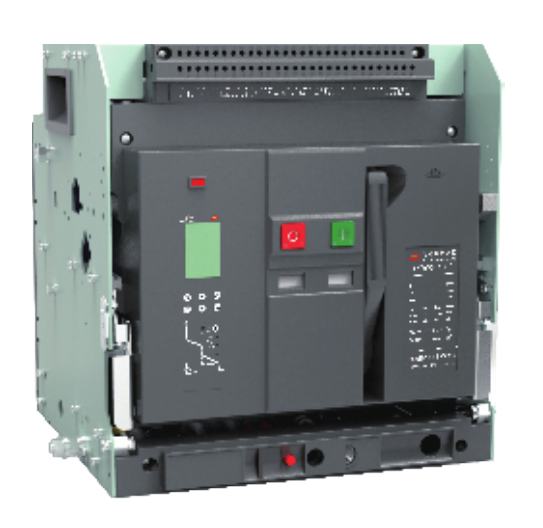

TKDW系列万能式断路器
技术参数：
● 极 数：3P、4P
● 额定工作电流：200-7500A
● 额定工作电压：AC400V、AC690V、AC800V、AC1140V
产品特点：
● 垂直布局的U型母排设计，温升更低
● 增压结构设计的灭弧系统、飞弧距离为零
● 分断能力高：Icu=Ics=Icw，AC400V达135kA、AV800V达85kA,AC1140V达85kA
● 两档触头系统设计，高电气寿命
● 耐候性好，适用于高原、盐雾等特殊环境

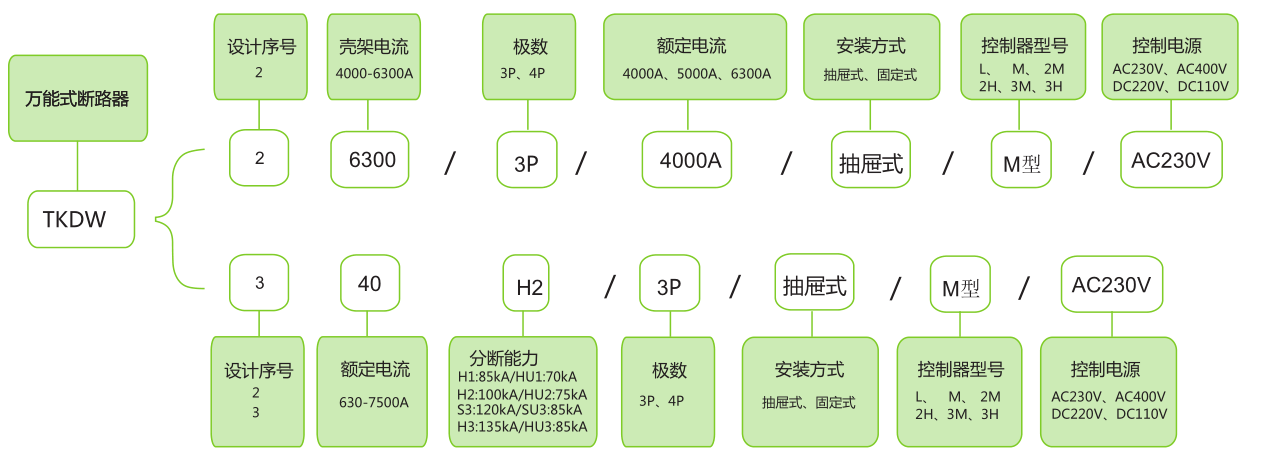

型号及含义

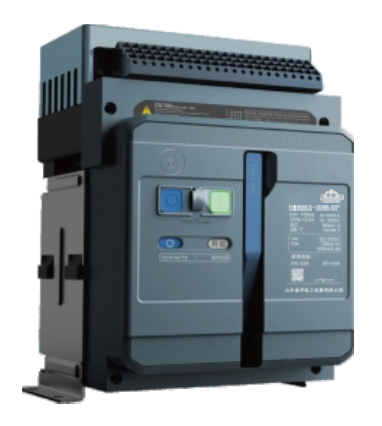

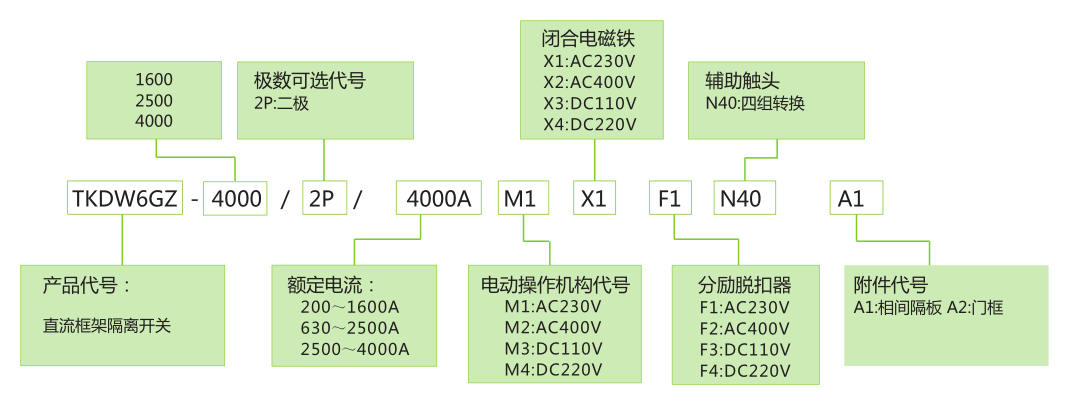

TKDW6GZ系列直流框架隔离开关
技术参数：
● 极 数：真2P
● 额定工作电流：200-4000A
● 额定工作电压：DC1500V
产品特点：
● 小体积：两极外形及尺寸产品，相比于现有的四极直流产品，体积减小40%，大大节省柜体空间；
● 高短耐：1秒的短时耐受电流最高可达100kA，0.2s的短时耐受电流最高可达150kA；
● 高分断： DC1500V、τ=15ms下，分断能力达16kA；
● 高接通能力： 短路接通能力最高可达100kA；
● 低功耗： 相比于现有的四极直流产品，两极产品功耗降低50%；
● 范围广： 满足不同的应用场景，使用类别：DC-23A、DC-22A、DC-PV2。

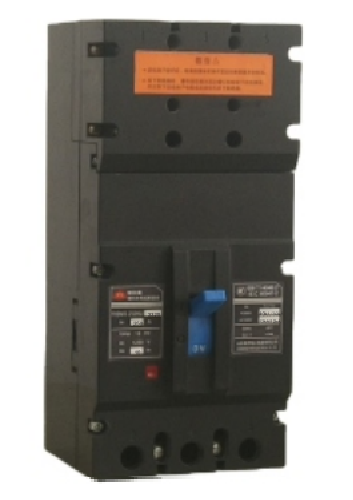

TKDM3-HU系列高电压等级塑壳断路器
技术参数：
● 壳架等级 ：250、320、350、400；
● 极数 ：3P;
● 额定电流（In）:63A~400A；
● 额定工作电压（Ue）:AC800V/1000V（TKDM3-250HU、TKDM3-400HU）
（Ue）:AC800V/1000V/1140V（TKDM3-320HU、TKDM3-350HU）
产品特点：
● 独立消弧模块装置，确保大电流、高电压等级可靠分断，AC800V可靠分断50kA
● 全系列，触头开距≥40mm；
● 适用于高海拔5000m,可至-40℃～+70ºC运行;
● 具有隔离功能：

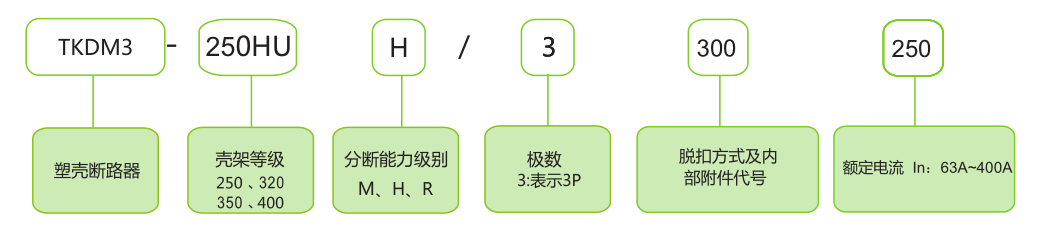

型号及含义

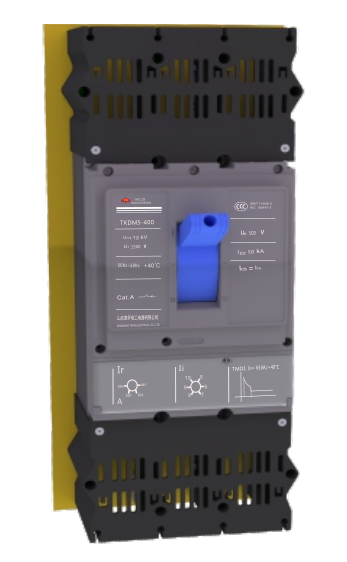

TKDM5-HU系列高电压等级塑壳断路器
技术参数：
● 壳架等级 ：250、320、400、630；
● 极数 ：3P;
● 额定电流（In）:32A~630A；
● 额定工作电压（Ue）:AC800V/1000V/1140V
产品特点：
● 模块化设计，每相触头间独立设计，提升了相间绝缘性能；
● 旋转双断点，大开距结构，AC800V可靠分断60kA；
● 适用于高海拔5000m,可至-40℃～+70ºC运行;
● 具有隔离功能：

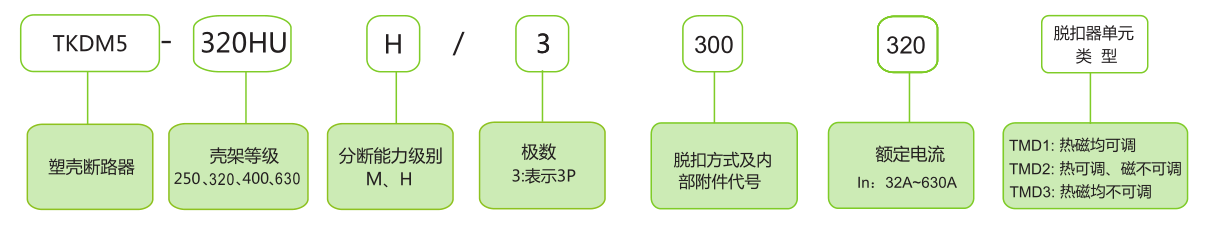

型号及含义
备注：额定电流80A及以下脱扣器类型只有TMD3型 热磁均不可调
TKDM3Z系列直流塑壳断路器
技术参数：
● 壳架等级 ：250、630；
● 极数 ：3P、4P;
● 额定电流（In）:16A~630A；
● 额定工作电压（Ue）:DC500~DC1500V；
产品特点：
● 平行内置串连双断点技术；
● DC500V,分断能力指标65kA；DC750V,分断能力指标50kA;
DC1000V,分断能力指标40kA;DC1250/1500,分断能力指标20kA;
● 可满足多种直流接地方式需要；
● 适用于高海拔5000m,可至-40℃～+70ºC运行；
● 具有隔离功能：

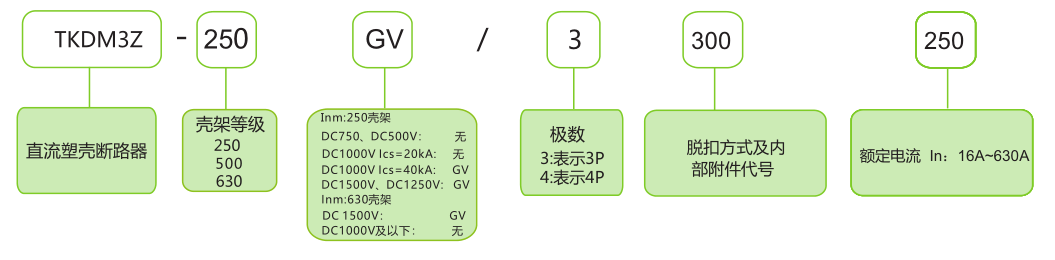

型号及含义

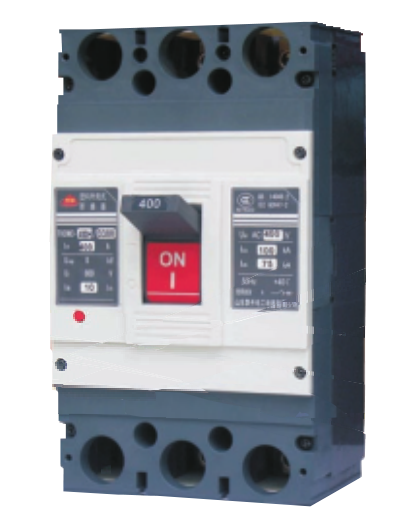

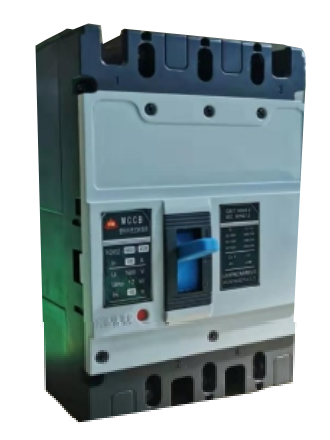

TKDM3系列塑料外壳式断路器
技术参数：
● 壳架等级 ：125、250、400、630、800；
● 极数 ：3P、4P;
● 额定电流（In）:10A~800A；
● 额定工作电压（Ue）:AC400V/500V/690V；
产品特点：
● 模块化附件；
● 分断能力高，可达100KA；
● 高海拔至5000m,可至-40℃～+70ºC运行；
● 具有隔离功能：

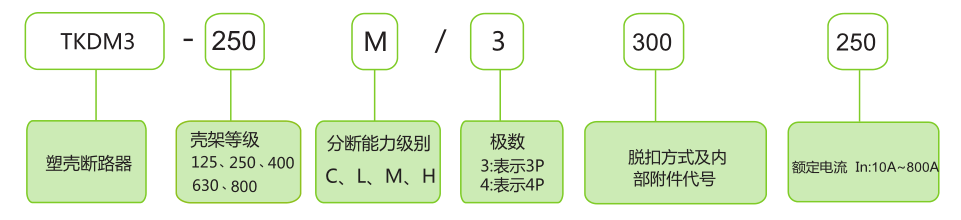

型号及含义
