SLVA开关柜专用断路器

TKDW2-1600万能式断路器

TKDW3-H2万能式断路器

TKDM3E系列电子式塑壳断路器

概述

TKDW系列智能型万能式断路器(简称断路器)为全新一代的低压电器产品，断路器适用于交流50Hz/60Hz，额定绝缘电压（Ui）1000V，额定工作电压（Ue）800V及以下，额定电流（In）6300A及以下的配电网络，具有测量、诊断、分析测量、诊断、分析和通讯以及精确的选择性保护和电源监测等功能。

TKDM3E电子式塑壳断路器使用与交流50Hz，额定绝缘电压1000V，额定工作电压690V以下，额定工作电流至800A的电路中，用来分配电能，保护线路及电源设备免受过载、短路和欠电压等故障的危害，用于线路的不频繁转换及电动机的不频繁启动场所。

符合标准

● GB/T 14048.1 低压开关设备和控制设备总则

● GB/T 14048.2 低压开关设备和控制设备断路器

● GB/T 14048.4 低压开关设备和控制设备机电式接触器和电动机起动器

● GB/T 14048.5 低压开关设备和控制设备机电式控制电路电器

工作环境

● 周围空气温度为-5℃~+40℃；且24h的平均值不超过+35℃

● 安装地点的海拔不超过2000m

● 最高温度+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施

● 污染等级：3级

● 无雨雪侵袭的地方

● 在空气中无爆炸危险的介质且无足以腐蚀金属和破坏绝缘的气体与到点尘埃的地方；

● 断路器应按产品的而是用说明书要求安装和使用；

● 框架断路器安装的垂直斜度不超过5°，塑壳短路安装的最大倾斜度为22.5°；

● 运输和储存条件：-25℃~+55℃；

● 框架断路器主电路及电源变压器初级线圈安装类别为Ⅳ，其余辅助电路、控制电路安装类别为Ⅲ

● 塑壳断路器主电路装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ

产品结构

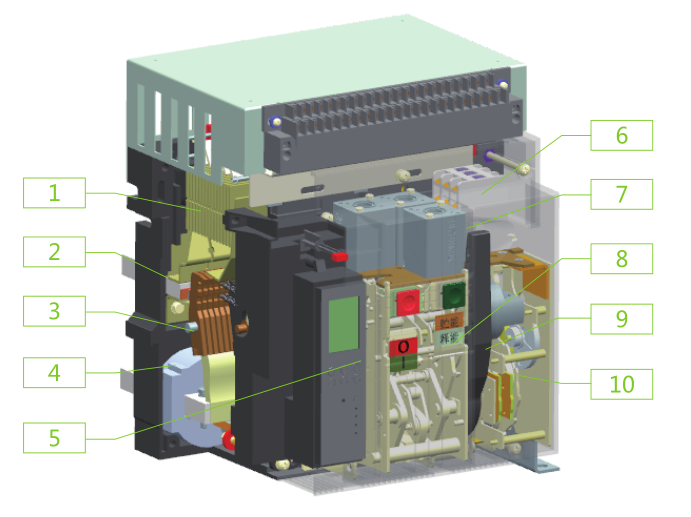

1 灭弧室、2 静触头、3 动触头、4 电流互感器、5 智能脱扣器、6 辅助触点、7 电磁铁、8 操纵机构、9 手柄、10 电机

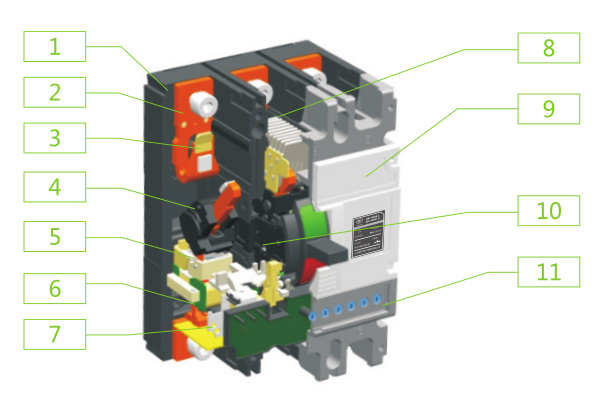

1 基座、2 静触头、3 银点、4 转轴、5 后备保护脱扣器、6 互感器、7 磁通脱扣器、8 灭弧系统、9 上盖、10 操作机构、11 智能控制器

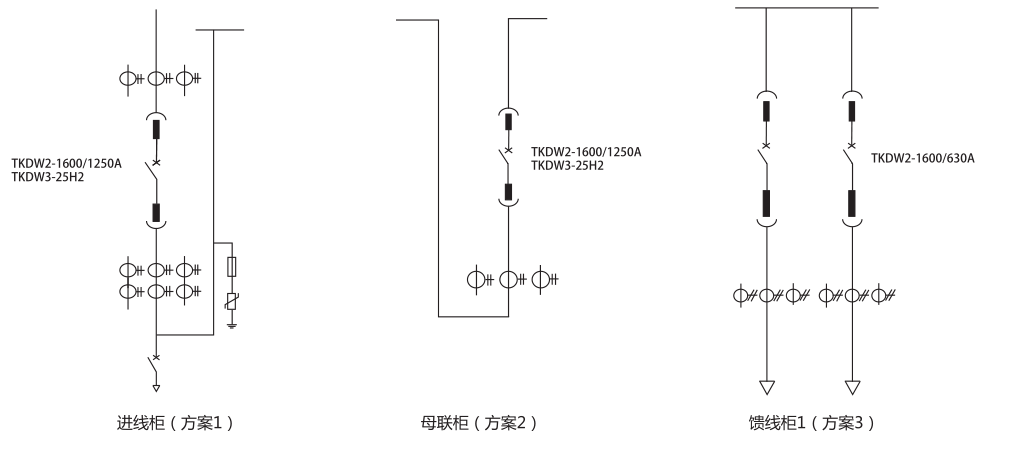

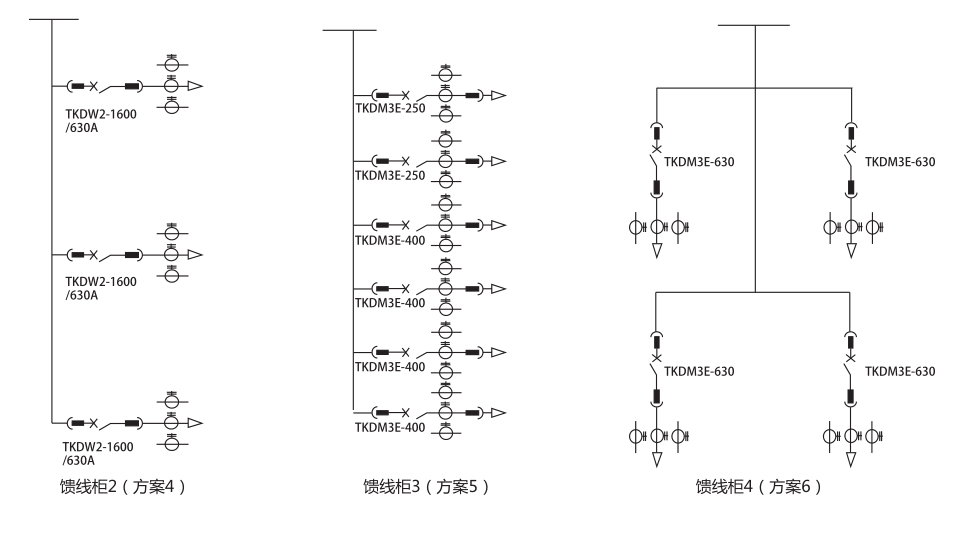

典型设计方案

TKDW万能式断路器

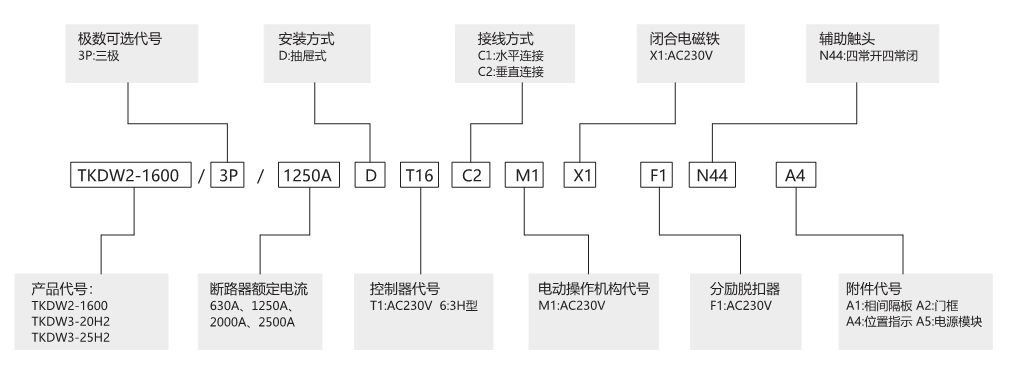

产品型号

保护功能

3H型智能型控制器

过载长延时（多种保护曲线可选）
I R	I R 1=(0.4～1) In +OFF
t R (s)	1.5I R 时	t R = 15～500，OFF
短路短延时
I sd	I sd =(1.5~15 )In +OFF
t sd (s)	0.1~1.0（步长0.1s）
瞬时
I i	I i =(1.0~20 )I n +OFF
t i	≤30ms
接地故障
I g	I sd =(0.2~1.0 )I n +OFF
t g (s)	0.1、0.2 、0.3、0.4

参数和性能

产品型号		TKDW2-1600	TKDW3-20H2	TKDW3-25H2
额定电流In (A)		200~1600	2000	2500
额定工作电压Ue (V)		AC400V	AC400V	AC400V
额定绝缘电压Ui (V)		1000V	1000V	1000V
额定冲击耐受电压Uimp (kV)		12	12	12
工频耐受电压U (V) 1min		AC5000V 50Hz	AC5000V 50Hz	AC5000V 50Hz
lcu (kA)		55	100	100
lcs (kA)		50	100	100
lcw(kA /1s)		50	100	100
全分断时间(ms)		≤30	≤30	≤30
闭合时间		≤70	≤70	≤70
电气寿命		10000	8000	8000
机械寿命	免维护	10000	10000	10000
机械寿命	有维护	20000	20000	20000

产品特点

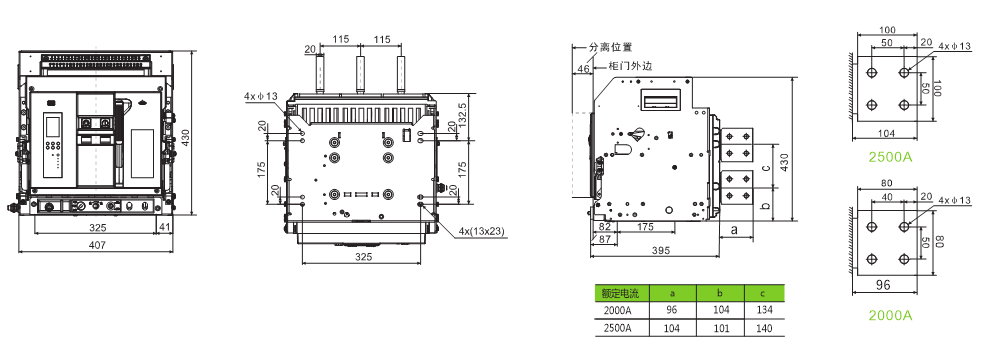

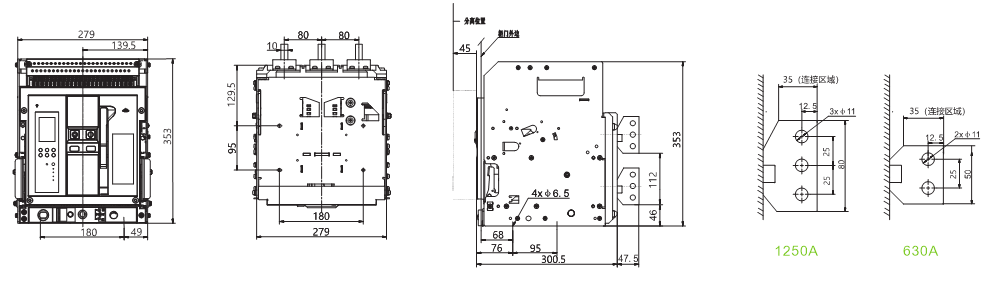

安装尺寸

TKDW2-1600

TKDW3-H2

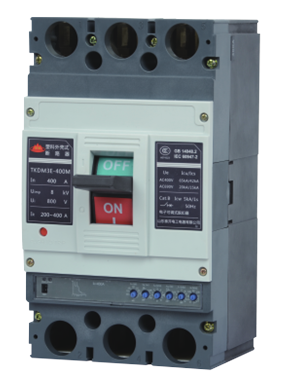

TKDM3E塑壳断路器

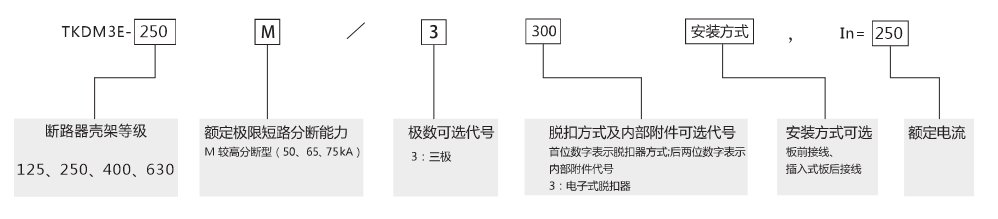

产品选型

保护功能

保护功能	壳架等级	额定电流	电流设定值(A)	动作特性/时间
过载长延时	125	32	lR= 16、20、25、32	2IR动作时间(s): tR=12/60/80/100(250及以下) tR=12/60/100/150(250A及以上)
		63	lR= 32、36、40、45、50、55、60、63
		125	lR= 63、65、70、75、80、85、90、95、100、125
	250	250	lR=100、125、140、160、180、200、225、250
	400	400	lR=200、225、250、280、315、350、400
	630	630	lR=400、420、440、460、480、500、530、560、600、630
短路短延时	125	32、63、125	lsd= (2、2.5、3、4、5、6、7、8、10、12) x IR	当lsd≤l<1.5lsd时，反时限动作: I²Tsd= ( 1.5Isd ) ²tsd 当1.5lsd<l<li时，定时限动作: tsd=0.06s, tsd=0.1s, tsd=0.2s, tsd=0.3s,
	250	250
	400	400
	630	630
短路瞬时	125	32、63、125	li=(4、6、7、8、10、11、12、13、14)x lR	动作特性: I≤0.85li，不动作 l>1.15li，动作
	250	250	li=(4、6、7、8、10、11、12、13、14)x lR
	400	400	li=(4、6、7、8、9、10、11、12、14)x lR
	630	630	li=(4、6、7、8、9、10、11、12、14)x lR
过载预报警	全系列	32~800	lp= (0.7、0.75、0.8、0.85、0.9、0.95、1) x lR
接地保护	125	32、63、125	lg= (0.3、0.4、0.5、0.6、07、0.8) x ln	动作电流:在0.5lg~lg之间动作时间:0.4s
	250	250
	400	400
	630	630

参数和性能

	TKDM3E-125		TKDM3E-250		TKDM3E-400		TKDM3E-630
额定电流ln (A)	32、63、125		250		400		630
额定工作电压Ue (V)	AC400V		AC400V		AC400V		AC400V
额定绝缘电压Ui (V)	1000V		1000V		1000V		1000V
额定冲击耐受电压Uimp (V)	8000V		8000V		8000V		8000V
额定短路分断能力级别	M	H	M	H	M	H	M	H
lcu(kA)	50	85	50	85	65	100	75	100
lcs (kA)	35	50	35	50	42	65	50	65
lcw (kA /1s)	5	5	5	5	5	5	8	8
电气寿命	8000		8000		7500		7500
机械寿命（免维护)	15000		15000		15000		15000

产品特点

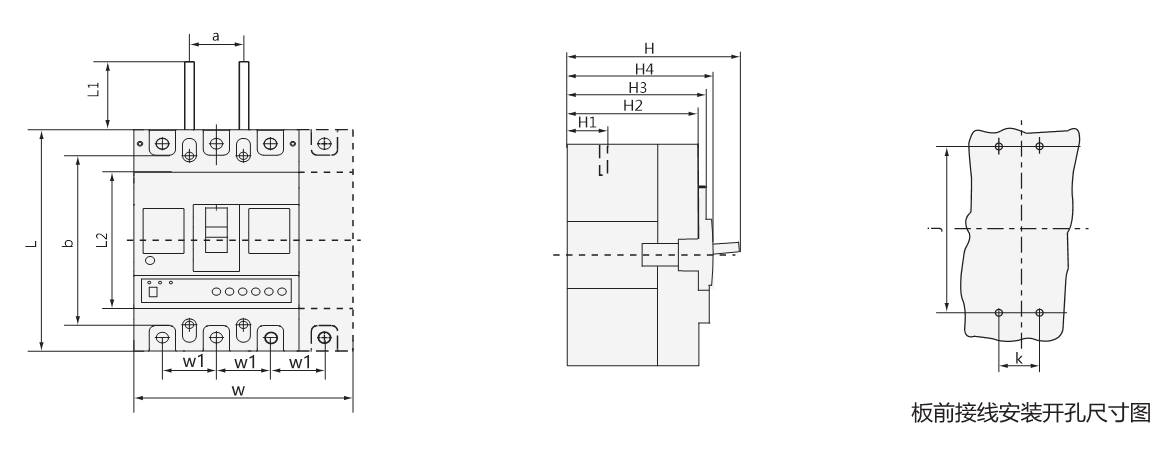

外形和安装尺寸

壳架等级	极数	外形尺寸										安装尺寸
		L	L1	L2	W	W1	H	H1	H2	H3	H4	a	b	j	k
125	3P	150	50	88	92	30	110	29	84	90	94	30	103	129	30
	4P				122
250	3P	165	64	101	107	35	112	24	85	90	95	35	124	126	35
	4P				142
400	3P	257	100	172	150	48	151	38	98	107	115	74	202	194	44
	4P				198
630	3P	280	100	202	210	70	159	45	104	110	120	70	221	243	70
	4P				280
