综合配电箱(JP柜)
产品详情
适用范围
TKDJP系列户外综合配电箱（以下简称JP柜），是根据电网建设改造要求及电网运行经验，本着安全、经济、合理、可靠的原则而设计的，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、投运准确、防护等级高、安装调试、维护及检修方便等优点。产品符合GB7251.1，并通过了3C认证，是目前电网改造中理想的低压成套装置。
TKDJP系列户外综合配电箱适用于0.4kV电压等级的电能分配、计量、保护和无功功率自动补偿。

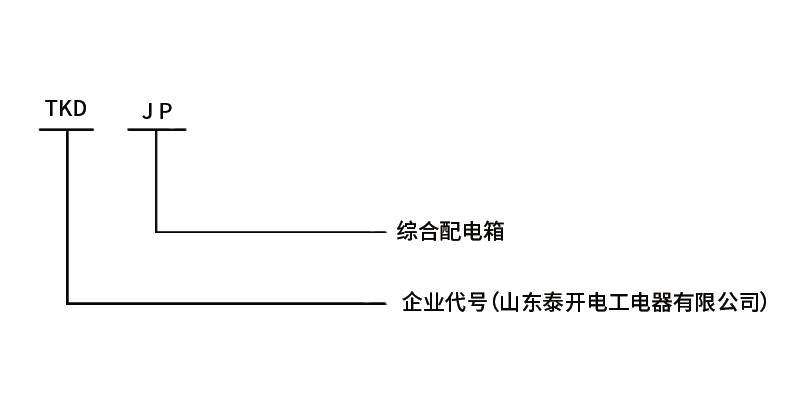

型号及含义
符合标准
TKDJP系列综合配电箱执行下列标准:
GB/T 7251.1 低压成套开关设备和控制设备 第1部分：总则
GB/T 7251.2 低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备
GB/T 4208及IEC 60529 防护等级(IP代码)
GB/T 15576 低压成套无功功率补偿装置
工作环境及安装条件
环境温度：最高气温 +40℃ , 24小时平均温度不超过35℃,最低气温 -25℃；
空气相对湿度：≤90%（相对环境温度为20℃~ 25℃),在昼夜温差大的地区，应采取通风吸潮或加热等措施，防止凝露，最大风速： 35m/s；
海拔高度：不超过2000m；
环境条件：适用于户外安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方；
安装位置：与地面垂直的倾斜度不超过5º ;
污染等级： 3级；
防护等级： IP44。

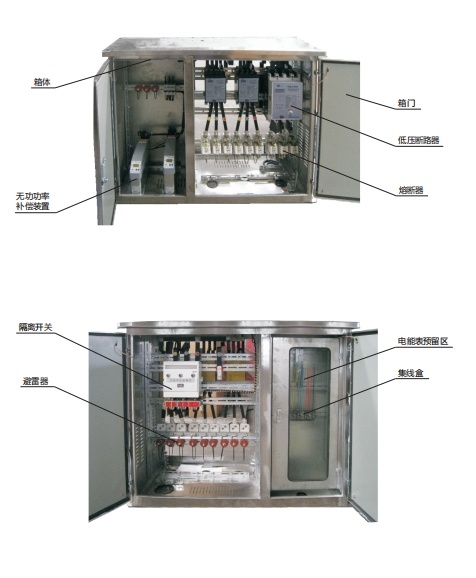

结构简介
技术性能指标
额定电压： AC400V；
额定绝缘电压： AC690V；
额定频率： 50Hz；
额定短时耐受电流： 20kA；
额定峰值耐受电流： 40kA；
额定电流等级： 630A、500A、400A、315A、250A、200A、160A、125A、 100A、80A、63/60A、50A、40A、32A、20A、16A、10A；
电容分组:一般分2、3、4、5级，如用户有特殊要求，按用户要求配置；
馈电回路:一般分2-3路，如用户有特殊要求，按用户要求；
补偿方式:单相、三相结合补偿；
控制物理量:无功功率或无功电流。

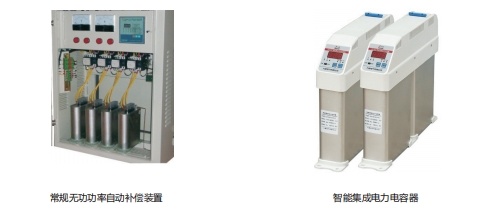

无功功率自动补偿装置
无功功率自动补偿装置分为常规无功功率自动补偿装置和智能集成电力电容器两种。
常规无功功率自动补偿装置是由无功功率分相自动补偿控制器(以下简称控制器)、切换电容器接触器、自愈式电容器以及隔离开关组成。控制器以高性能的16位微处理器为核心器件，同时取3相电压3相电流信号，最多提供16个控制回路。每台控制器提供全分补、全共补、共补加分补3种补偿方案。同时提供12种电容器投切方法(输出编码)，用户可通过修改控制参数进行选择，共补输出回路与分补输出回路数可任意调节。控制参数一经修改永久保存，掉电不丢失。控制器响应时间小于100ms。采用基波功率因数和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波、电流谐波干扰不敏感，人机界面友好，外观美观大方。
智能集成电力电容器是以自愈式低压电力电容器为主体，以智能测控处理器为控制中心，采用微电子软硬件技术对晶闸管实现过零控制，对机械式磁保持继电器的触点延时投切，实现机械式磁保持继电器与可控硅晶闸管复合开关电路对低压电力电容器的过零投切技术，进而对0.4kV的低压线路进行功率因数补偿。与传统的低压无功补偿产品相比，其操作更简单、界面更直观、对使用人员无专业要求，并具有自动循环投切；具有器件少、温升小、体积小、功耗小、能抗谐波、结构简洁、容易实现标准化、规范化、容量灵活配置、安全性、可靠性、经济性、使用方便等特点。过零控制减少涌流对系统电压的冲击，对稳定系统电网，降低设备损耗和提高电容器的使用寿命，并对节能环保意义重大。对电压谐波、电流谐波干扰不敏感，人机界面友好，外观美观大方。

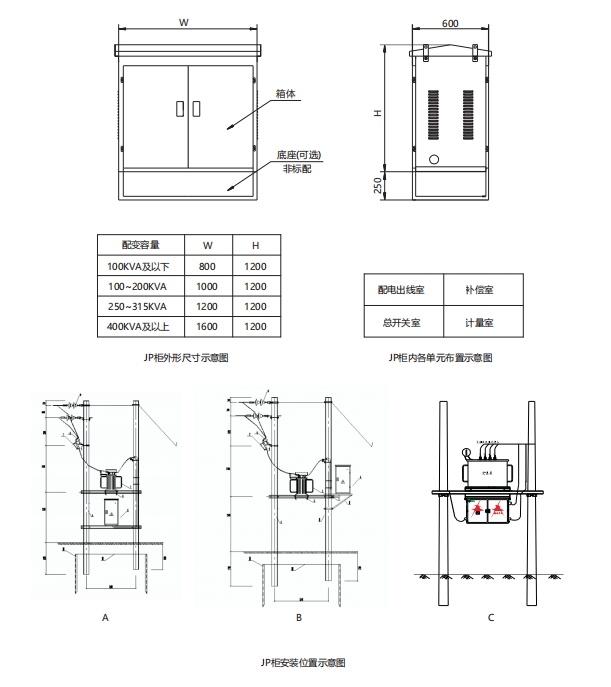

外形及安装尺寸
使用及维护注意事项
必须由合格的电气人员进行该产品的操作、维护和检修；
维修时要先断开电源，待补偿电容器放电完毕后再进行维修；
电缆进出处应采用可靠密封措施，确保运行安全；
断路器应定期进行维修；
如JP柜选用刀开关，则必须在无负荷情况下，分合刀开关，以确保人身安全；
如用户选用带有无功补偿装置的JP柜，则产品中的无功功率自动补偿控制器，应严格按照使用说明书操作、检验。
订货须知
用户订货时需提供如下资料：
方案编号、额定电流、主电路图、辅助电路原理图；
配变容量、馈电路数、补偿容量、电容器分组要求；
进出线方式、安装方式；
对控制器、断路器等主要元器件名称、型号、规格、数量要求；
箱体材质、颜色、尺寸要求、以及喷涂标志要求；
是否加装漏电保护、自动重合闸、通讯等功能；
是否配套安装支架；
特殊环境使用要求以及其他附加要求
