低压电缆分支箱

TKDDF系列户外低压电缆分支箱（以下简称分支箱）是我公司根据电网建设改造要求及电网运行经验，本着安全、经济、合理、可靠的原则而设计的新型配电设备，适用于城市街道、工矿企业、居民小区等场所。

所属分类：

成套类产品

关键词：

低压电缆分支箱

0538-8520889

产品询价

相关产品

产品详情

适用范围

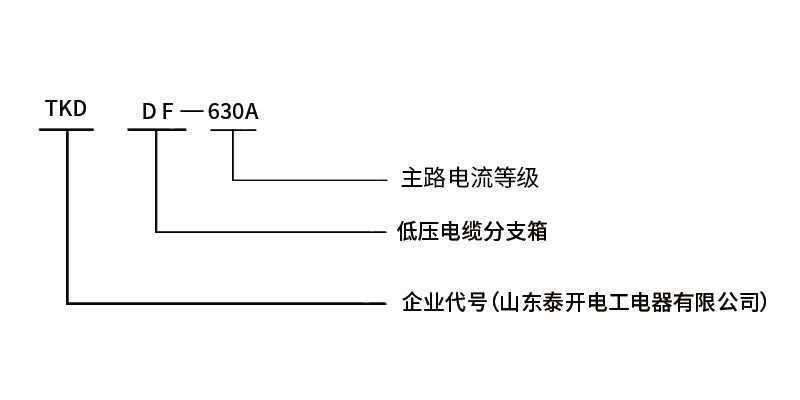

型号及含义

符合标准

TKDDF系列低压电缆分支箱执行下列标准：

GB/T 7251.1 低压成套开关设备和控制设备第1部分：总则

GB/T 7251.5 低压成套开关设备和控制设备第5部分：公用电网电力配电成套设备

GB/T 4208及IEC 60529 防护等级(IP代码)

工作环境及安装条件

环境温度：最高气温 +40℃，24小时平均温度不超过35℃,最低气温-25℃；

空气相对湿度：≤90%(相对环境温度为20℃~25℃),在昼夜温差大的地区，应采取通风吸潮或加热等措施，防止凝露；

最大风速：35m/s；

海拔高度：不超过2000m；

环境条件：户外安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方；

安装位置：与地面垂直的倾斜度不超过5°；

污染等级：3级；

防护等级：IP44；

主要技术参数

额定电压：AC400V；

额定绝缘电压：AC690V；

额定频率：50Hz；

额定短时耐受电流：20kA；

额定峰值耐受电流：40kA；

额定电流等级：630A、500A、400A、315A、250A、200A、160A、125A、100A；

外壳材质：不锈钢、SMC；

产品种类

根据壳体材质可以分为不锈钢低压电缆分支箱和非金属(SMC)低压电缆分支箱。

不锈钢低压电缆分支箱

不锈钢低压电缆分支箱箱体为封闭式结构:采用不低于2mm厚不锈钢钢板制成，水平母线位于箱内中部，采用下进线下出线，箱门采用2mm厚不锈钢钢板弯制焊接制成，箱门开启角度大于90度；

正面手动操作，双面维护；

保护接地措施:在柜内左侧中部设一根铜排做为接地母线，有M8接地点和接地标志；

防腐蚀措施:所有金属组部件具有防腐蚀能力，箱体为不锈钢。

非金属低压电缆分支线箱

非金属低压电缆分支箱箱体为封闭式结构:采用4.0mm厚，强度高、耐老化的绝缘复合材料SMC塑料压模成型，水平母线位于箱内中部;

操作方式：正面手动操作;

防腐蚀措施：箱体采用SMC树脂复合材料制成，SMC树脂复合材料是以不饱和树脂为基体，玻璃纤维为骨架，经高温一次成型，具有比重轻，抗腐蚀、耐老化、密封性能好、安全美观，具有全天候防护功能，能够满足室外工程项目中各种恶劣环境和场所的需要。

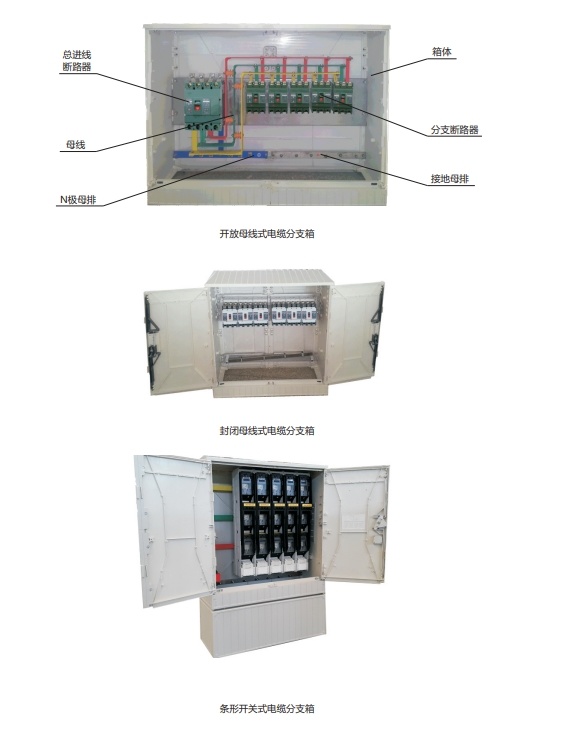

结构简介

外形及安装尺寸

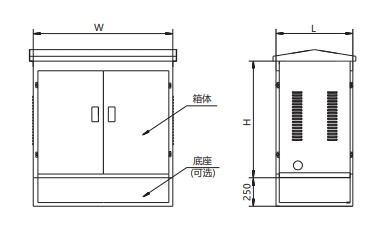

分支箱外形尺寸示意图

产品类型	W	L	H
不锈钢低压电缆分支箱	600	600	870
	800	600	870
	1000	600	870
	1200	600	870
非金属低压电缆分支箱	600	320	870
	800	320	870
	1000	320	870
	1200	320	870

使用及维护注意事项

必须由合格的电气人员进行该产品的操作、维护和检修；

电缆进出处应采用可靠密封措施，确保运行安全；

断路器应定期进行维修；

每年应有一次以上对分支箱内外表面，特别是绝缘件表面进行除尘清洁工作；

分支箱在运行5年后，应对主回路和辅助回路的绝缘水平进行检测；

在维护和检修时，请务必确保分支箱断电。

订货须知

用户订货时需提供如下资料：

是否配套底座和安装支架；

产品名称、型号、规格、进出线路数、进出线方式、额定电流；

主电路图、辅助电路原理图；

主要元器件名称、型号、规格、数量；

壳体材质、厚度、尺寸要求、以及喷涂标志；

特殊环境使用要求以及其他附加要求。
