TKDB1E(L)-125系列物联网断路器
所属分类：
关键词：

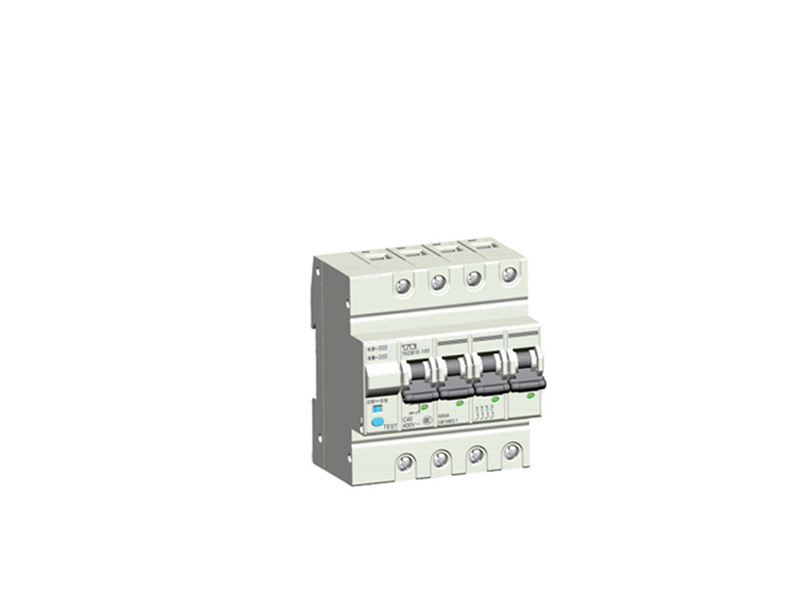

TKDB1E(L)-125系列物联网断路器
产品详情
产品简介
TKDB1E(L)系列物联网断路器(以下简称断路器)，主要针对泛在电力物联网对低压配电的各种要求而进行全新研发，集保护功能、测量功能、远程控制功能、通讯功能、消防预警监控于一体的新一代产品，本断路器适用于低压终端配电的控制、隔离，除具有过载、短路、漏电、过压、欠压等保护功能外，还可以实电流、电压、功率因数、温度等电力参数的高精度计量功能，可应用在智慧能源、智能家居、智慧校园、智慧酒店、智慧社区以及电气火灾安全监管等系统集成对接，实现远程控制，实时报警，统计运算、节能管理与大数据分析。
符合标准
GB/T 14048.2 低压开关设备和控制设备 第2部分：断路器
GB/T 16917.22 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO) 第22部分：一般规则对动作功能与电源电压有关的RCBO的适用性 .
CQC 1148 具有远程控制功能的塑料外壳式断路器
CQC 1149 具有远程控制功能的带过电流保护的剩余电流动作断路器
GB/T 32902 具有自动重合闸功能的剩余电流保护断路器(CBAR)
Q/ZTT 2239 基站差异化备电设备技术要求及检验规范
环境验证
GB/T 14597 电工产品不同海拔的气候环境条件
GB/T 20645 特殊环境条件 高原用低压电器技术要求
GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温
GB/T 2423.4 电工电子产品环境试验 第2部分：试验方法 试验Db：交变混热(12h+12h循环)
GB/T 2423.17 电工电子产品环境试验 第2部分：试验方法 试验kb：盐雾
工作环境
使用环境温度：常规-5℃~+40℃，极限环境温度-25℃~+70℃；
安装地点的海拔高度：不超过5000m(海拔超过2000m需降容使用)；
最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；
污染等级：3级；
断路器防护等级：IP20；
使用类别：A；
安装类别：Ⅲ级；
安装的垂直倾斜度不超过5°；
运输和储存条件：不低于-40℃，不高于70℃；
型号及含义
TKD 1 | B 2 | 1 3 | E 4 | L 5 | 125 6 | DC 7 | C 8 | 80 9 | 2P 10 | GSM 11 |
| 序号 | 说明 | 型号含义 |
|---|---|---|
| 1 | 企业代号 | TKD:山东泰开电工电器有限公司 |
| 2 | 产品类别 | B: 小型断路器 |
| 3 | 设计序号 | 1 |
| 4 | 脱扣器代号 | E: 电子式脱扣器 |
| 5 | 功能代号 | L: 带剩余电流保护(可选) |
| 6 | 壳架等级 | 125 |
| 7 | 产品代号 | DC:直流断路器，交流型无代号 |
| 8 | 脱扣类型 | C型、D型 |
| 9 | 额定电流(A) | 6、10、16、20、25、32、40、50、63、80、100、125 |
| 10 | 极数 | 1P、2P、3P、4P |
| 11 | 通讯功能 | 标配RS-485，可选GSM，WIFI，蓝牙 |
保护功能和脱扣特性
TKDB1E-125脱扣特性
| 保护参数 | 设定值 |
|---|---|
| 过载长延时电流 | Ir=6、10、16、20、25、32、40、50、63、80、100、125A |
| 过载长延时时间 | tr=5~100s可调，步进1s |
| 短路瞬时电流 | Ii=(4、5、6、7、8、9、10、11、12、13、14)xIr |
| 短路短延时电流 | Isd=(2、3、4、5、6、7、8、9、10、11、12)xIr |
| 短路短延时时间 | tsd=60~500ms可调，步进1ms |
| 类型 | 试验电流 | 时间极限 | 预期结果 | 附 注 |
|---|---|---|---|---|
| 过载长延时 | 1.05Ir | t≤1h（In≤63A） | 不脱扣 | 冷态 |
| t≤2h（In > 63A） | ||||
| 1.30Ir | t < 1h（In≤63A） | 脱扣 | 紧接着试验，电流在 5 s 内稳定地增加 | |
| t < 2h（In > 63A） | ||||
| 短路瞬时 | 8Ii | t≤0.2s | 不脱扣 | 冷态，通过闭合辅助开关接通电流 |
| 12Ii | t < 0.2s | 脱扣 | ||
| 短路短延时 | 0.8Isd | tsd±20% | 不脱扣 | 冷态，通过闭合辅助开关接通电流 |
| 1.2Isd | tsd±20% | 脱扣 |
注:断路器的基准校准温度为30℃，温度误差为±5℃。
TKDB1EL-125脱扣特性
| 型式 | 试验电流 | 时间极限 | 预期结果 | 附 注 |
|---|---|---|---|---|
| C、D | 1.13In | t≤1h（In≤63A） | 不脱扣 | 冷态 |
| t≤2h（In > 63A） | ||||
| 1.45In | t < 1h（In≤63A） | 脱扣 | 紧接着试验，电流在 5 s 内稳定地增加 | |
| t < 2h（In > 63A） | ||||
| C、D | 2.55In | 1 s < t < 60 s （In≤32A） | 脱扣 | 冷态 |
| 1 s < t < 120 s （In > 32A） | ||||
| C | 5In | t≤0.1 s | 不脱扣 | 冷态，通过闭合辅助开关接通电流 |
| D | 10In | |||
| C | 10In | t < 0.1 s | 脱扣 | 冷态，通过闭合辅助开关接通电流 |
| D | 20In |
注:断路器的基准校准温度为30℃，温度误差为±5℃。
技术参数
| 项目 | TKDB1E-125 | TKDB1E-125DC | TKDB1EL-125 |
|---|---|---|---|
| 额定工作电压(V) | AC230V、AC400V | DC12~72V | AC230V、AC400V |
| 额定工作电流(A) | 6、10、16、20、25、32、40、50、63、80、100、125 | ||
| 极数 | 1P、2P、3P、4P | 1P、2P、3P、4P | 2P、3P、4P |
| 额定剩余动作电流IΔn | / | / | 30、50、100、300 (带重合闸功能无30mA档) |
| 额定剩余不动作电流IΔno | / | / | 50%IΔn |
| 额定绝缘电压Ui | 500V | 500V | 500V |
| 额定冲击耐受电压Uimp | 4kV | 4kV | 4kV |
| 合闸时间 | ≤3s | ≤3s | ≤3s |
| 分闸时间 | ≤2s | ≤2s | ≤2s |
| 自动重合闸时间 | 20s~60s | 20s~60s | 20s~60s |
| 额定极限短路分断能力Icu | 10kA | 15kA | / |
| 额定运行短路分断能力Ics | 7.5kA | 15kA | 普通型6kA，H型10kA |
| 额定短路分断能力Icn | / | / | 普通型6kA，H型10kA |
| 脱扣类型 | 电子式 | 电子式 | C型、D型 |
| 机械寿命 | 20000次 | 20000次 | 20000次 |
| 电气寿命 | 4000次 | 4000次 | 4000次 |
| 通讯功能 | 标配RS-485，可选GSM，WIFI，蓝牙 | ||
| 计量功能 | 电流、电压、漏电、功率因数等参数的监测，精度：0.5级以上 | ||
