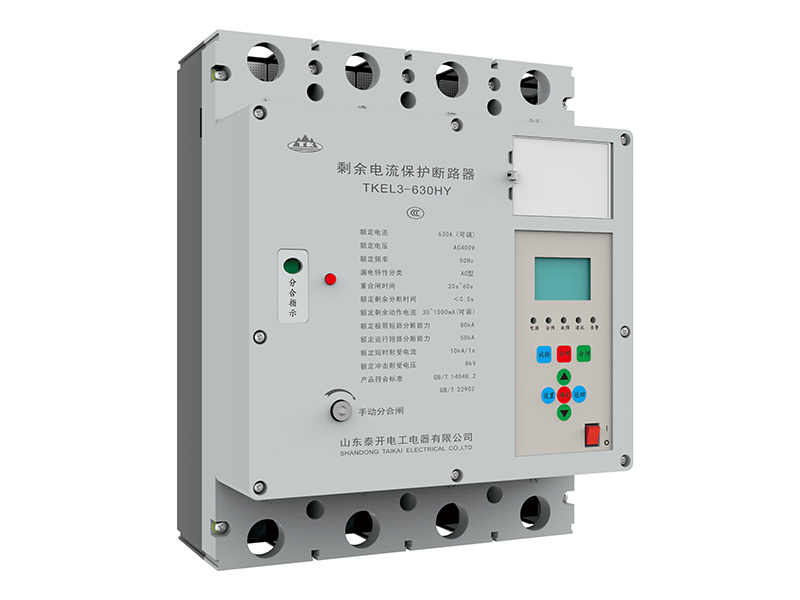

TKEL3系列剩余电流保护断路器
所属分类：
关键词：
TKEL3系列剩余电流保护断路器
产品详情
产品简介
TKEL3系列剩余电流保护断路器(简称断路器)，主要针对泛在电力物联网对低压配电的各种需求进行研发是集保护、测量、通讯、监控功能于一体的全新产品。TKEL3系列断路器适用于交流50Hz，额定绝缘电压 1000V额定工作电压AC400V及以下，额定工作电流800A及以下的电路中，本产品适用于三相四线中性点直接接地的低压电网，对人体触电危险提供间接接触保护，也对线路或用电设备的接地、电流、电压、频率等提供保护。断路器具备电子系统的所有智能:精准的测量和分析功能，对重要信息的便捷访问，通过开放式协议进行的通信等，能最大化地优化和管理电力系统。
符合标准
GB/T 14048.1 低压开关设备和控制设备 第1部分：总则
GB/T 14048.2 低压开关设备和控制设备 第2部分：断路器
GB/T 32902 具有自动重合闸功能的剩余电流保护断路器(CBAR)
GB/T 6829 剩余电流动作保护电器的一般要求
环境验证
GB/T 14597 电工产品不同海拔的气候环境条件
GB/T 20645 特殊环境条件 高原用低压电器技术要求
GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温
GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T 2423.4 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热(12h+12h循环)
GB/T 2423.17 电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾
工作环境
使用环境温度：常规-5℃~+40℃，极限环境温度-25℃~+70℃；
安装地点的海拔高度：不超过5000m(海拔超过2000m需降容使用)；
最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施；
污染等级：3级；
断路器防护等级IP20；
使用类别：B；
安装类别 ：Ⅲ级；
安装的垂直倾斜度不超过5°；
运输和储存条件：不低于-40℃,不高于80℃；

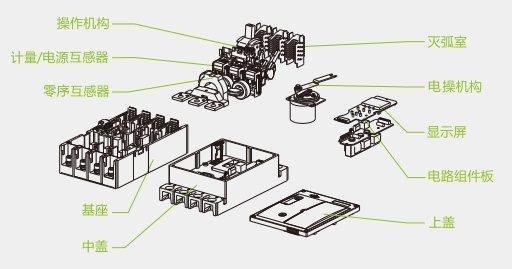

产品结构
性能优势和特点
自动重合闸 断路器具备漏电一次重合闸功能，在发生漏电跳闸后，20-60s时间内自动重合闸一次；若漏电故障持续存在，断路器将再次跳闸并闭锁，保障安全。
显示单元 断路器自带显示单元，可实现本地和远程的多种显示模式。液晶显示:显示直观、清晰，便于快速读取电气参量。
精准计量 断路器具有独立的高精度计量模块，实时监测主回路的各项电力参数，电流、电压、频率、功率因数等，计量精度可达±0.5%，同时对相应电力参数进行数据存储和运算，满足电力系统智能配网需求。
功能模板独立设计 断路器内嵌独立设计的保护、计量、通讯处理模块，杜绝互相干扰，提高控制器工作的可靠性；具备独立的电源供电模块，在断路器无负载情况下确保各项功能的可靠工作。
便捷通信 断路器具有RS485通讯端口，能匹配多种通信协议：Modbus、DL/T645、DL/T698等。具备支持HPLC高速载波通信模块，另外可扩展低功率无线通讯(蓝牙)功能、红外通信功能等。
拓扑结构 可实现上下级继电保护，精准故障定位，选择性分合闸等功能。
型号及含义
TK 1 | EL 2 | 3 3 | - | 250 4 | H 5 | Y 6 | / | 3N 7 | X 8 | □ 9 |
| 序号 | 说明 | 型号含义 |
|---|---|---|
| 1 | 企业代号 | TK:山东泰开电工电器有限公司 |
| 2 | 产品类别 | EL:具有自动重合闸功能的剩余电流保护断路器 |
| 3 | 设计序号 | 3 |
| 4 | 壳架等级 | 125、250、400、630、800 |
| 5 | 分断能力代号 | H: 高分断型 |
| 6 | 显示类型 | Y: 液晶显示 S: 数码管显示 |
| 7 | 极数 | 3N: 3个保护极，N极始终接通 |
| 8 | 结构代号 | 无代号: 常规型 X: 紧凑型(仅630壳架) |
| 9 | 特殊功能代号 | 无代号: 常规配置 GF: 光伏型 FK: 费控型 G2: 计量型，2%精度 G0.5: 计量型，0.5%精度， |
备注:特殊功能及其它配置要求请在订货前请和我公司进行技术确认。
功率损耗
| 型号 | 通电电流（A） | 功率损耗（W） |
|---|---|---|
| 板前接线 | ||
| TKEL3-125 | 125 | 40 |
| TKEL3-250 | 250 | 50.6 |
| TKEL3-400 | 400 | 52.8 |
| TKEL3-630 | 630 | 71.4 |
| TKEL3-800 | 800 | 115.2 |
高海拔降容系数
海拔超过适用于工作环境的2000m，断路器电气性能可参照下表修正;
| 海拔（M） | 2000 | 3000 | 4000 | 5000 |
|---|---|---|---|---|
| 工频电压（V） | 3000 | 2500 | 2000 | 1800 |
| 工作电流修正系数 | 1 | 0.94 | 0.88 | 0.83 |
| 短路分断能力修正系数 | 1 | 0.83 | 0.71 | 0.63 |
主要技术参数及性能指标
| 型号 | TKEL3-125 | TKEL3-250 | TKEL3-400 | TKEL3-630X | TKEL3-630 | TKEL3-800 | |
|---|---|---|---|---|---|---|---|
| 壳架电流Inm（A） | 125 | 250 | 400 | 630 | 630 | 800 | |
| 整定电流Ir（A） | 50A~125A 可调 | 100A~250A 可调 | 160A~400A 可调 | 250A~630A 可调 | 250A~630A 可调 | 320A~800A 可调 | |
| 重合闸时间 | 20-60s | ||||||
| 额定绝缘电压Ui（V） | AC1000V | ||||||
| 额定冲击耐受电压Uimp（V） | 8000V | ||||||
| 极数 | 3P+N | ||||||
| 额定工作电压Ue（V） | AC 400V | ||||||
| 额定剩余动作电流I△n（mA） | 30mA、50mA、100mA、200mA、300mA、500mA、800mA、1000mA、OFF | ||||||
| 额定剩余不动作电流I△no（mA） | 0.5I△n | ||||||
| 极限不驱动时间△t（s） | 非延时、0.06s、0.1s、0.2s | ||||||
| 额定极限短路分断能力Icu（kA） | 50 | 80 | 80 | 80 | 80 | ||
| 额定运行短路分断能力Ics（kA） | 35 | 50 | 50 | 50 | 50 | ||
| 额定短时耐受电流Icw（kA） | 5kA/1s | 5kA/1s | 5kA/1s | 7.6kA/0.5s | 10kA/1s | ||
| 使用类别 | B | B | B | B | B | ||
| 电气寿命（次） | 7500 | 7500 | 7500 | 7500 | 7500 | ||
| 机械寿命（次） | 免维护 | 10000 | 10000 | 10000 | 10000 | 10000 | |
| 有维护 | 20000 | 20000 | 20000 | 20000 | 20000 | ||
| 外形尺寸(mm) | L | 220 | 240 | 335 | 355 | ||
| W | 122 | 142 | 195 | 280 | |||
| H | 134 | 135 | 177 | 184 | |||
| 飞弧距离(mm) | <50 | ≤50 | ≤100 | ≤100 | |||
| 安装方式 | 板前接线 | ||||||
