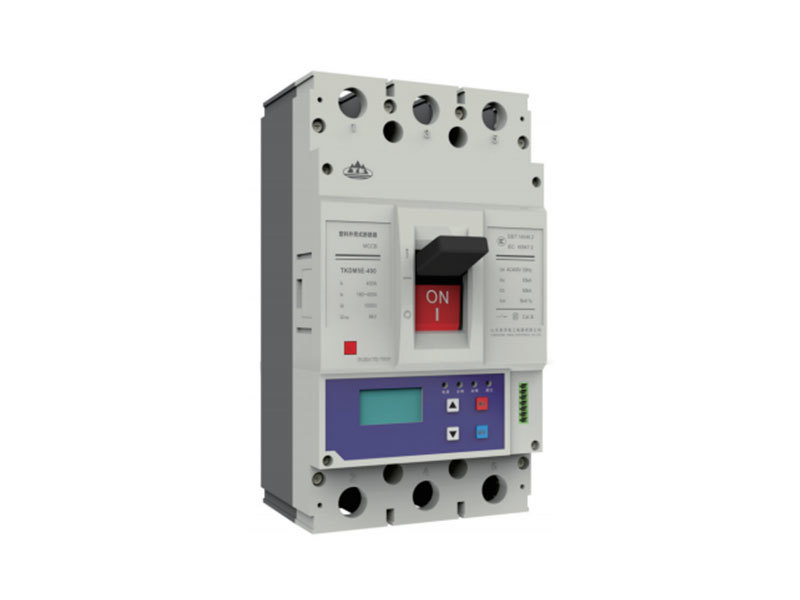

TKDM5E系列智能型塑料外壳式断路器

TKDM5E系列智能型塑壳断路器适用于交流50Hz.额定绝缘电压1000V，额定工作电压AC415V及以下，额定工作电流800A及以下的电路中，一般作配电用，用来分配电能，保护线路及电源设备免受过载、短路和欠电压等故障的危害，也可用于线路的不频繁转换及电动机的不频繁起动场所。断路器具备电子系统的所有智能:精准的测量和分析功能，对重要信息的便捷访问，通过开放式协议进行的通信等，能最大化地优化和管理电力系统。

所属分类：

物联网断路器

关键词：

TKDM5E系列智能型塑料外壳式断路器

0538-8520889

产品询价

相关产品

产品详情

产品简介

TKDM5E系列智能型塑壳断路器适用于交流50Hz。额定绝缘电压1000V，额定工作电压AC415V及以下，额定工作电流800A及以下的电路中，一般作配电用，用来分配电能，保护线路及电源设备免受过载、短路和欠电压等故障的危害，也可用于线路的不频繁转换及电动机的不频繁起动场所。

断路器具备电子系统的所有智能：精准的测量和分析功能，对重要信息的便捷访问，通过开放式协议进行的通信等，能最大化地优化和管理电力系统。

符合标准

GB/T 14048.1 低压开关设备和控制设备第1部分：总则

GB/T 14048.2 低压开关设备和控制设备第2部分：断路器

GB/T 14048.4 低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器

GB/T 14048.5 低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器

GB/T 22710 低压断路器用电子式控制器

环境验证

GB/T 14597 电工产品不同海拔的气候环境条件

GB/ T 20645 特殊环境条件高原用低压电器技术要求

GB/T 2423 . 1 电工电子产品环境试验第2部分：试验方法试验A：低温

GB/T 2423 .4 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热 ( 12h+12h循环 )

GB/T 2423.18 电工电子产品环境试验第2部分：试验方法试验kb ：盐雾、交变 (氯化钠溶液 )

工作环境

使用环境温度：常规-5℃~+40℃，极限环境温度-25℃~+70℃；

安装地点的海拔高度：不超过5000m(海拔超过2000m需降容使用)；

最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90% ，对由于温度变化偶尔产生的凝露应采取特殊的措施；

污染等级：3级；

断路器防护等级IP20，加端子罩防护等级IP40；

使用类别：B；

安装类别：Ⅲ级；

安装的垂直倾斜度不超过5°；

运输和储存条件：不低于-40℃，不高于80℃；

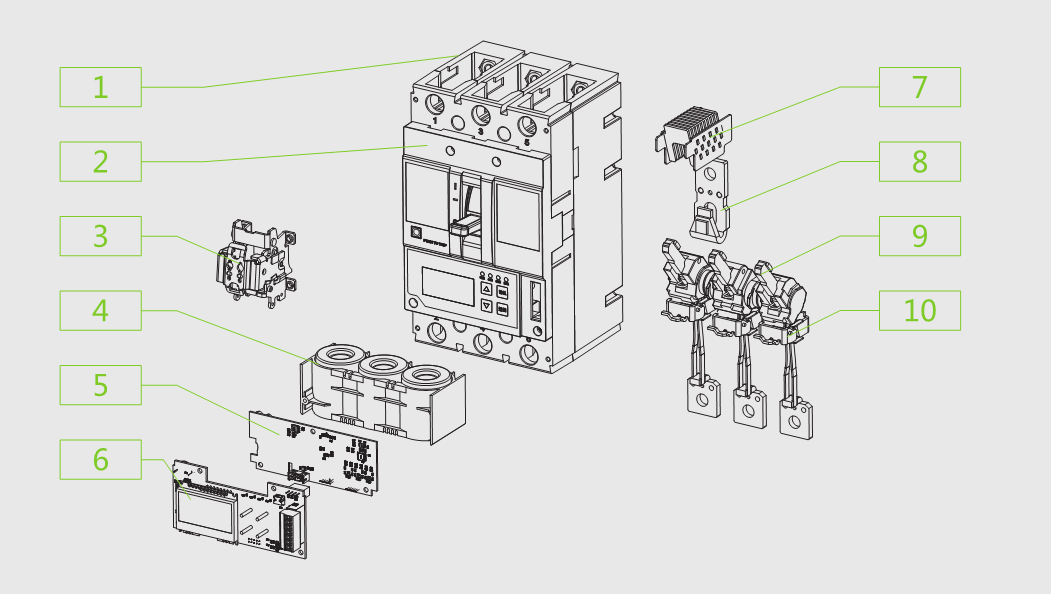

1基座、2 上盖、3操作机构、4互感器(保护/计量/电源互感器)、5智能控制器、6显示单元、7灭弧室、8静触头、9转轴（动触头)、10后备保护系统

性能优势及产品特点

精准计量

断路器实时监测电网系统的各种电力参数；

电流：(0.05~1.2)In 精度可达±0.5%；

电压：AC(5~690)V 精度可达+0.5%；

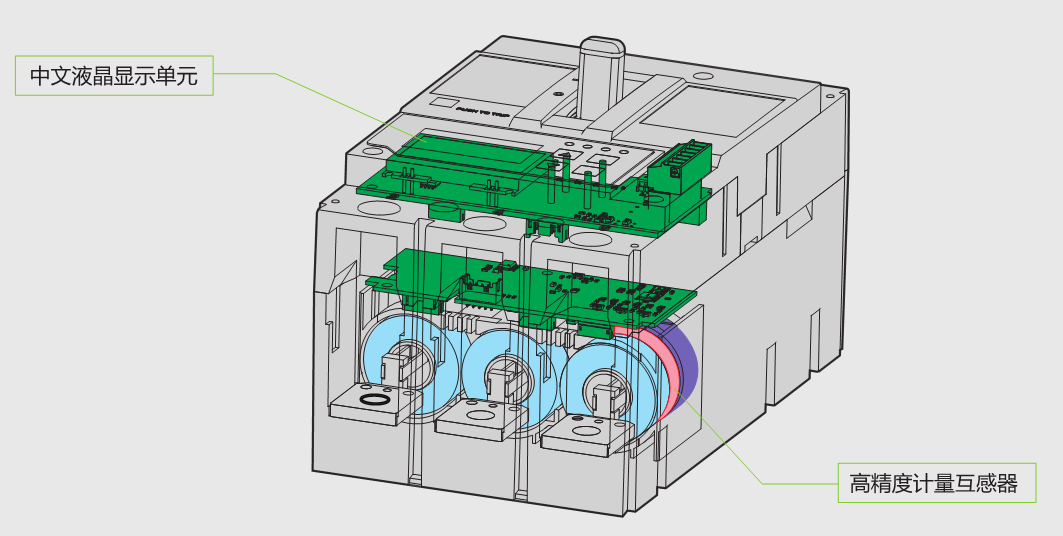

具有独立的高精度计量模块，保证计量精度；

监控谐波畸变率确保电能质量；

每个互感器依据其特定任务而被优化，技术融合了用于测量的空心互感器，可获得极为精确的测量值，可靠性更高；

显示单元

断路器自带显示单元，可实现本地和远程的多种显示模式。
液品显示：显示直观、清晰，便于快速读取电气参量。

便捷通信

断路器具有RS485端口，可以和多种通讯协议相匹配:MODBUS-RTU、DL/T645、DL/T 698等；

具备低功率无线通讯(蓝牙)功能，可扩展红外通讯功能，HPLC高速载波功能，可实现如下功能：

遥信：(分)合闸、故障状态指示；

遥控：分闸；

遥测：I、U、F、P、E、THD；

遥调：远程调整电力参数；

保护、测量、通讯功能独立设计

智能电路内嵌独立的保护、测量、通讯微处理器模块提高了系统运行的稳定性；

具备功能化的互感器：计量互感器、保护互感器、电源互感器，为芯片提供更为可靠的电器信号；

具备独立的电源供电模块，断路器在无负载情况下确保电路正常；

拓扑结构

可实现上下级继电保护，精准故障定位，选择性分合闸等功能。

数据存储、分析功能

实现了电流、电压、功率等电力参数的存储，为运行维护人员提供相应的信息查询和故障判断。

环境监测

可扩展多种感知传感器，及时、准确、全面的反应温度、湿度等环境状态，温度保护。

绿色环保设计

产品遵循欧盟 ROHS标准进行产品的设计和生产，符合环保要求的生产过程。

型号及含义

TKD
1

M
2

5
3

E
4

250
5

P
6

3
7

300
8

A
9

序号	说明	型号含义
1	企业代号	TKD:山东泰开电工电器有限公司
2	产品类别	M: 塑料外壳式断路器
3	设计序号	5
4	脱扣器代号	E: 电子式脱扣器
5	壳架等级	250、400、630、800
6	操作方式代号	无代号：手柄直接操作　　P：电动操作机构　　Z：转动手柄操作机构
7	极数	3: 3极　　4: 4极
8	内部附件代号	300:无附件其余见脱扣方式及内部附件表
9	通讯协议代号	A: MODBUS-RTU　　B: DL/T 645　　C: DL/T 698

功能损耗

型号	通电电流（A）	功率损耗（W）
型号	通电电流（A）	板前接线	板后接线	插入式接线	抽出式接线
TKDM5E-250	250	50.6	50.6	50.8	—
TKDM5E-400	400	52.8	52.8	53.1	72.9
TKDM5E-630	630	71.4	71.4	71.7	91.5
TKDM5E-800	800	115.2	115.2	115.5	135.5

高海拔降容系数

海拔超过适用于工作环境的2000m，断路器电气性能可参照下表修正;

海拔（M）	2000	3000	4000	5000
工频电压（V）	3000	2500	2000	1800
工作电流修正系数	1	0.94	0.88	0.83
短路分断能力修正系数	1	0.83	0.71	0.63

主要技术参数及性能指标

型号		TKDM5E-250	TKDM5E-400	TKDM5E-630	TKDM5E-800
壳架电流In（A）		250	400	630	800
整定电流Ir（A）		100A~250A可调	160A~400A可调	250A~630A可调	320A~800A可调
额定绝缘电压Ui（V）		AC 1000V
额定冲击耐受电压Uimp		8000V
极数		3、4
额定工作电压Ue（V）		AC 400V
额定极限短路分断能力Icu（kA）	AC 400、AC415	65	65	75
额定极限短路分断能力Icu（kA）	AC 400、AC415	50	50	50
额定短时耐受电流Icw（kA）	0.5s	5	—	—
额定短时耐受电流Icw（kA）	1s	3	5	8	10
使用类别		B	B	B
电气寿命（次）		7500	5000	4000
机械寿命（次）*	免维护	12500	8000	6000
机械寿命（次）*	有维护	20000	20000	20000
外形尺寸(mm)	L	180	267	292
	W	3P:107,4P:142	3P:150,4P:198	3P:210,4P:280
	H	96	118	121
飞弧距离		≤50	≤100	≤100
飞弧距离		0(加端子罩)

*根据GB14048.1，术语“寿命”表示电器在修理或更换部件前能完成的操作次数的概率。
